図面がない搬送コンベアのカバー(ケーシング)復元のための製作でお困りの方へ

図面がない搬送コンベアのカバー(ケーシング)更新のための製作でお困りの方へ

お客様のお困りごと

食用油製造工場で使用されている、原材料である菜種を運ぶ搬送コンベア(フライトコンベア)があるのですが、
そのケーシングが、鉄製でできており、
錆びてきて、穴が開いて粉塵が舞うて、現場の作業員の方が困っていました。

フライトコンベアとは、
穀物などを密閉されたケーシングを通して材料を押し出す装置のことを言います。 両側に搬送用のチェーンがついている土台と、その中央にフライトと呼ばれる板状の金属で構成されている、搬送装置になります。 駆動時は、両側のチェーンが動作することに付随して移動するフライトによって、搬送対象物を押し出すようにして搬送を行います。

ケイ・エイチ工業からの解決策

図面がないので、
フライトコンベアを停止し、フライトチェンを取り外し、
ケーシングを取り外し、
そのケーシングをケイ・エイチ工業の工場へ持ち帰り、
現状の鉄製のケーシングの寸法を測定しました。

寸法測定したケーシングの各寸法を、
CADで設計図に落とし込み、
鉄製のケーシングを、ステンレス製に設計し直しました。

それから、
曲げ加工されたステンレス材料を発注し、

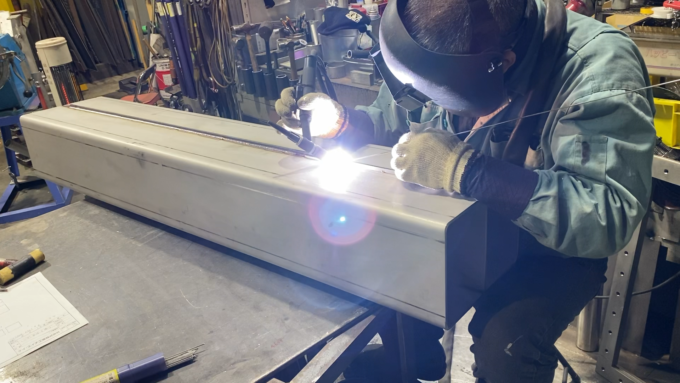

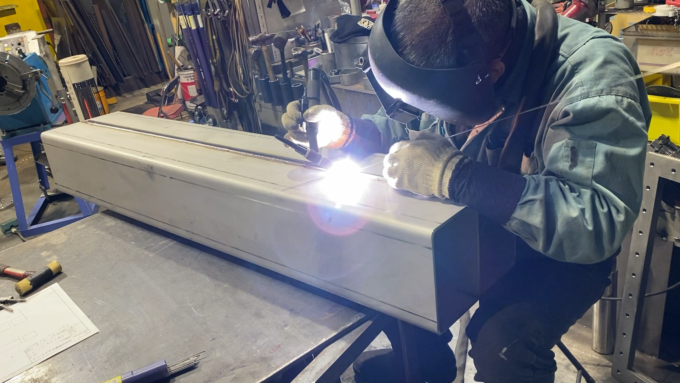

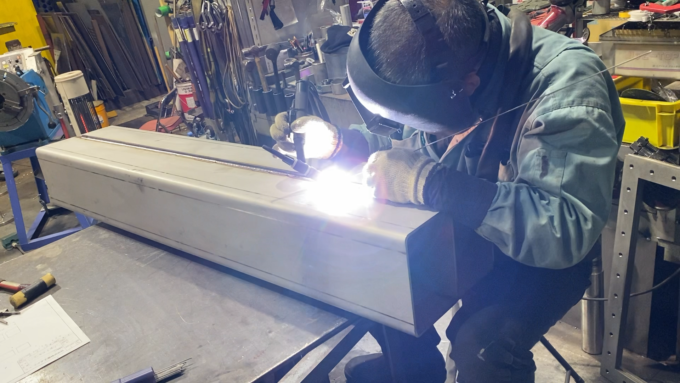

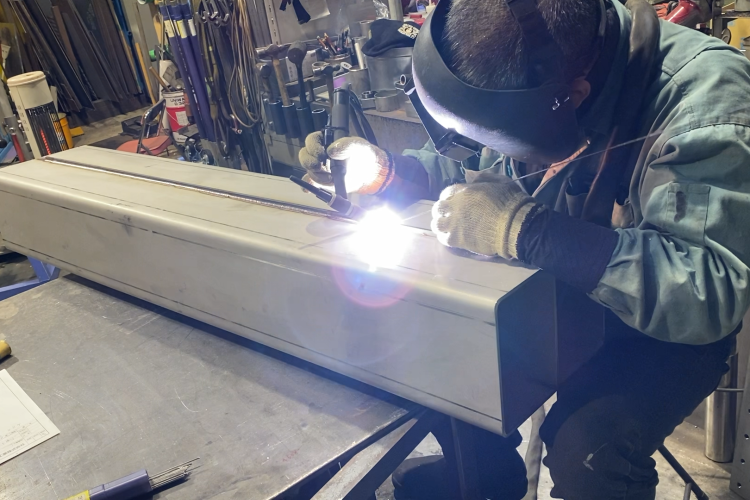

材料を組み合わせて製缶し、TIG溶接を行い、完成させました。
