ある化学会社から、
今の工場が手狭になってきて、また生産量が今後もアップしていくので、
スケールアップを伴う工場移転の相談に、一度、乗って欲しいとのことでした。
０.５㎥の小さな釜から様々な攪拌槽がありましたが、
それを最大８㎥にスケールアップし、合計１０基を据え付けたいとのこと。

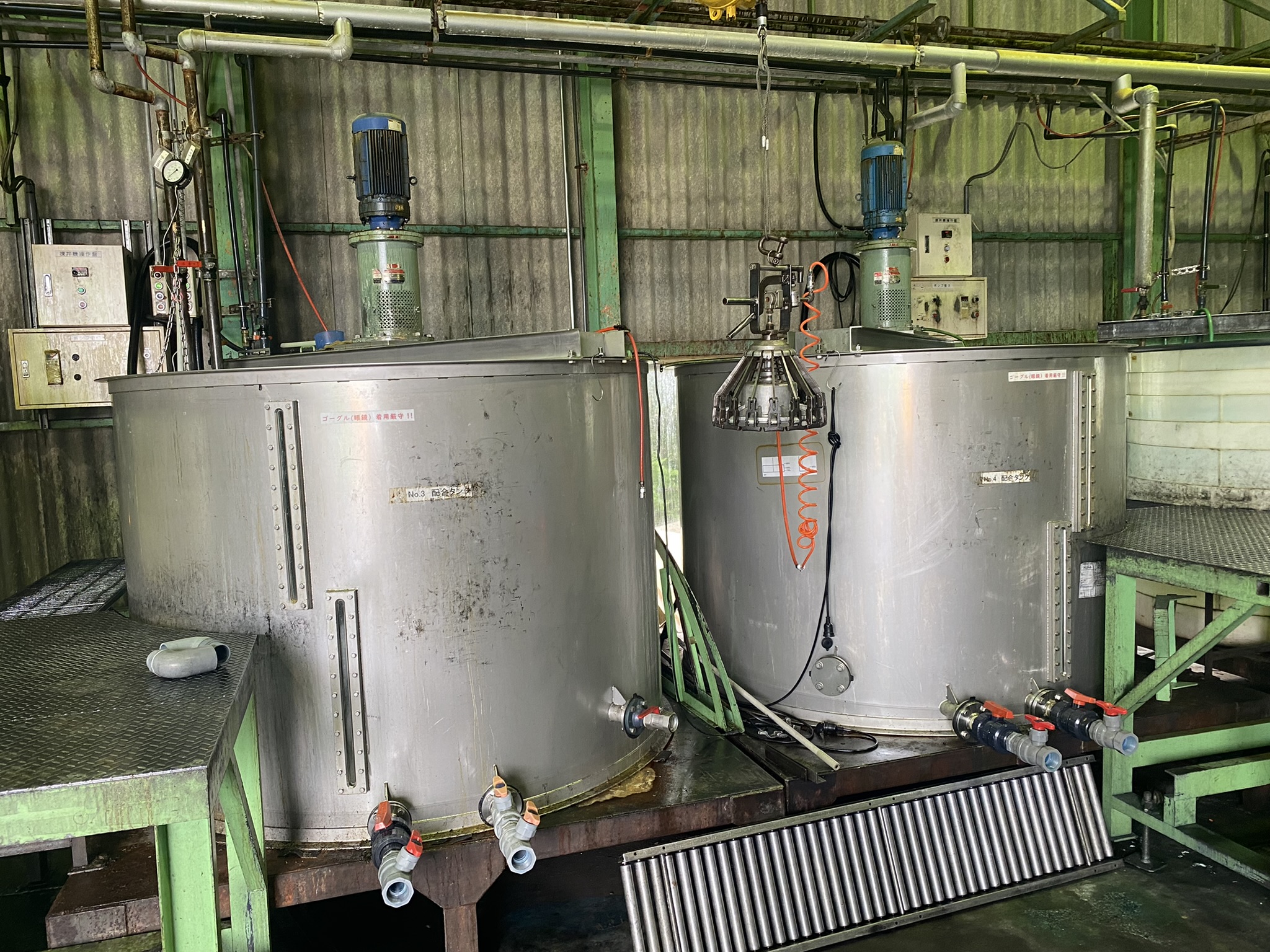

そのうち、２基は、まだ使用し続けられるので、移設を行いたいとのこと。
ここで、
今回は、スケールアップですので、
もし、以前、据付工事を行った時の御見積書や、機器の金額が分かる資料があれば、
以下の通りで、だいたいの現在の機器の価格が求めることが可能ですので、
もし、据え付けた際の費用が分かっていましたら、
現在の金額にすると、いくらになるかは、概算で算出されます。
それが、スケールアップで、大きくなる場合も、求めることが出来ます。
以前２０１０年に、２㎥のＳＵＳの攪拌槽を、入れられていたそうで、
その時の価格は、機器単体で、７２０万円だったようです。
それが、今回は、スケールアップで、８㎥の同じ材質であるＳＵＳの攪拌槽になるので、
その機器の単体の２０２３年の概算費用を出して参ります。

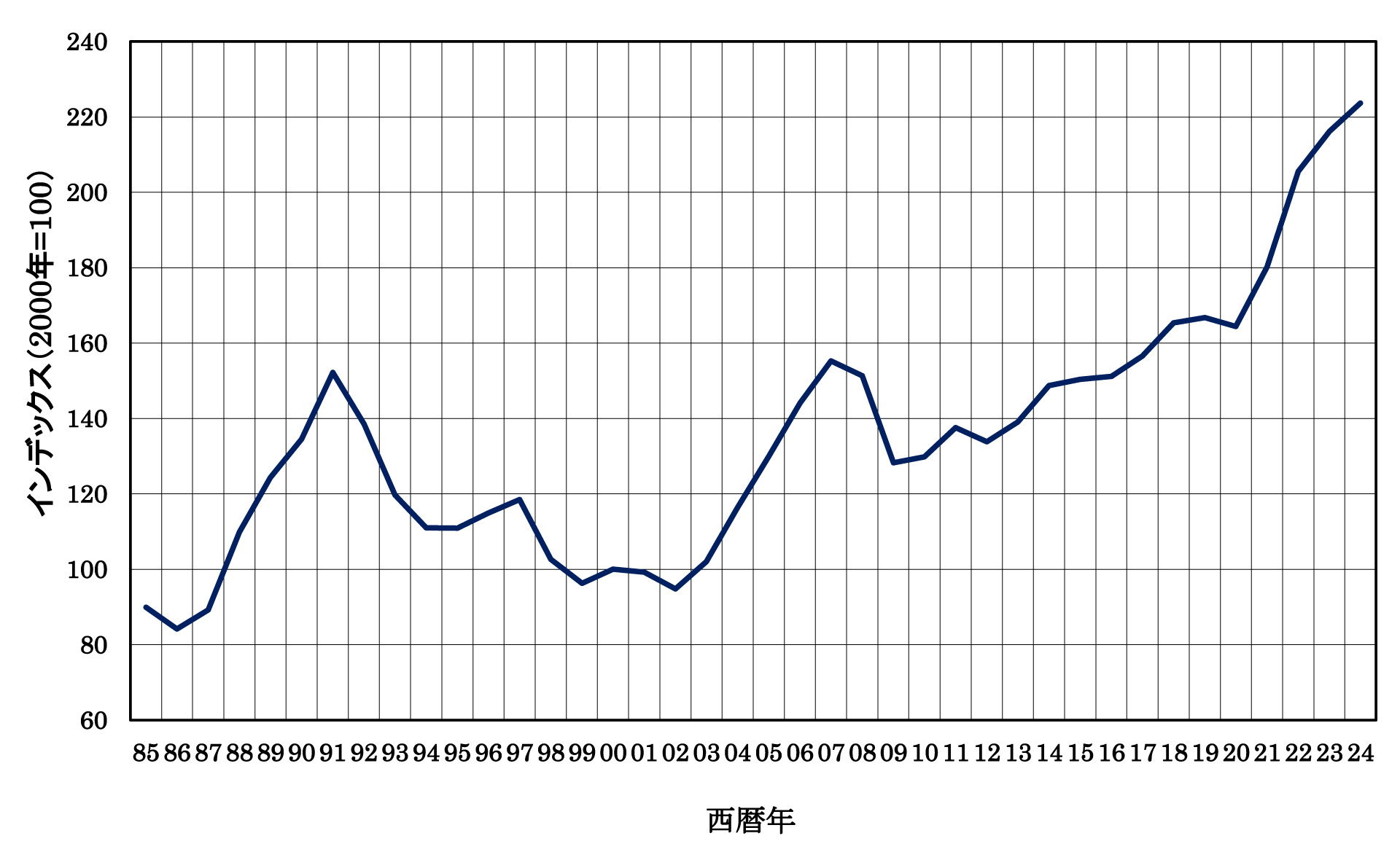

まず、プラントコストインデックス
というグラフを元にすると、
２０１０年の指数が約「１３０」
２０２３年の指数が約「２１５」
なので、
２０１０年と比べると、材料価格、人件費等も含めて全て平均して、
約６５％増になっていることが分かります。
ですので、
まずは、
同じ２㎥の攪拌槽を買うとしても、
２０１０年で、７２０万円
だったものが、
２０２３年では、
約１１８８万円
になることが、予測できます。
さらに、２㎥ではなく、８㎥ですので、
これは、どうスケールアップの計算をするかと申しますと、
その倍率を、「０.６」乗根するのです。
つまり、２㎥から８㎥にスケールアップということは、
４倍になっている訳ですので、
「４」の「０.６」乗根すると、約「２.３」となります。
つまり、約１１８８万円を２.３倍した約「２７３２万円」が、
２０２３年での８㎥の攪拌槽の金額と予測できるわけです。
このようにして、各攪拌槽、また各機器のトータル金額を求めていきます。
もちろん、２０１０年の時点で、購入していない機器については、
各メーカー、商社に、機器等の見積もりを取らなければいけません。
商社やメーカーに聞いて、価格を無償で出してもらえそうなところは、上記のような０.６乗根とかやらずに、今の価格を聞けばいいと思います。

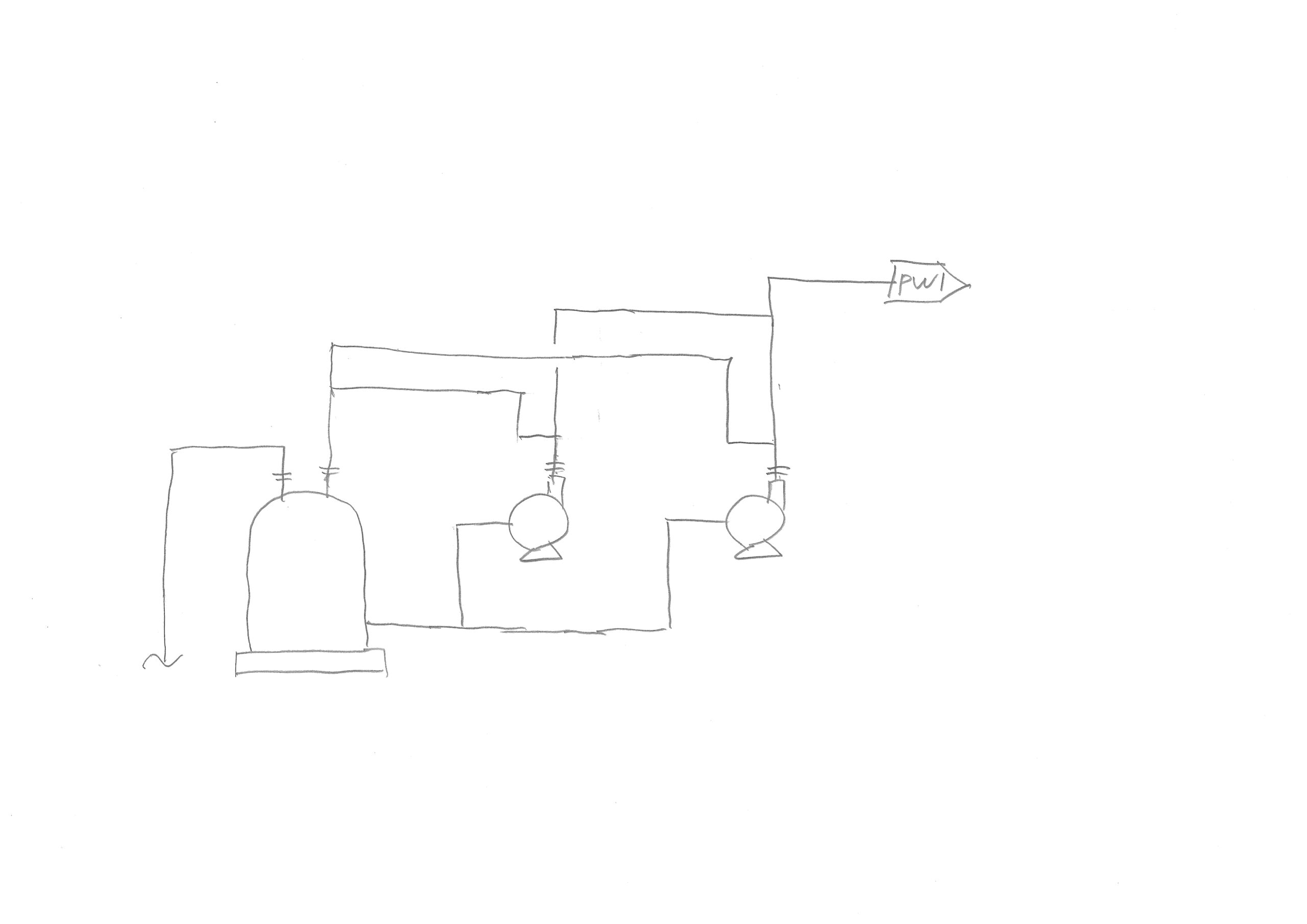

さて、だいたいの機器の費用が出そろってきましたら、次は、フローシートです。
※ほんの一部のみしかもユーティリティー部分で、申し訳ないですが手描きで示しています。
また実機プラントですので、スケールアップもしますし、

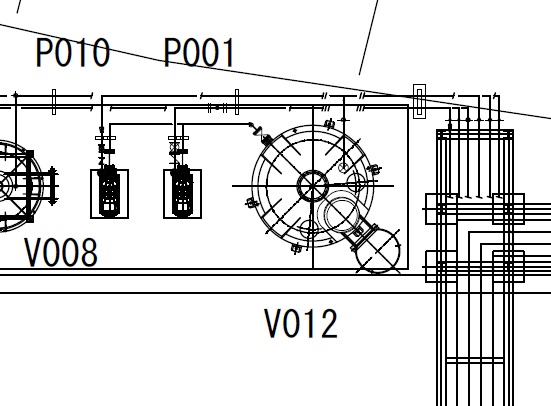

フローに合わせて、機器の配置図を描いていかなければなりません。
※ほんの一部のみしかもユーティリティー部分です。
機器の概算価格は、上記で既に算出してしまっていますが、
実は、配置によって、特に、配管等で、高い場所、距離が遠い場所へ搬送するための機器は、
配管の圧力損失等によって、大きく機器の仕様が変わる場合もありますので、
要注意が必要です。
このようにして、
機器の仕様が明確になり、機器単体の金額の合計が出てきます。
詳細の仕様、特にどこまで自動化するのか、防爆かどうかによって大きく変わりますが、
だいたい機器費の合計の４～６倍くらいが、そのプラント全体の費用となることが多いようです。
（ただし、土木・建築の費用は含みません。）
自動化が多かったり、エリアが広かったり、またがる階数が多かったり、防爆だと、機器費合計の７倍以上することもあります。
ただし、金額の高い計器類がありますと、それも含めて算出した方がより正確な費用が出てきますので、

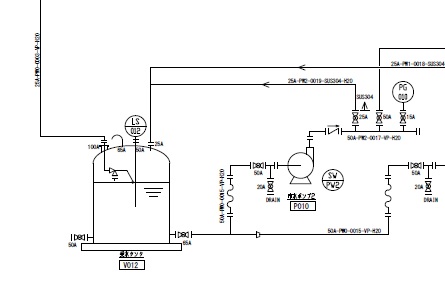

その場合は、次のＰ＆ＩＤが出てからになります。
今回の場合は、
自動化もあり、計器も相当数ありますので、
Ｐ＆ＩＤで、詳細を明確にして、見積もり金額を算出していきました。
ご発注後は、製作に入って参ります。
この時に、どうしても、正式なご発注時期がもう少し遅くなる場合は、
納期が掛かる機器のみを先に単体でご発注いただくケースもございます。
このように、ケイ・エイチ工業では、その都度、納期が迫られている機器や計器を先に順番で、対応して参ります。
また、

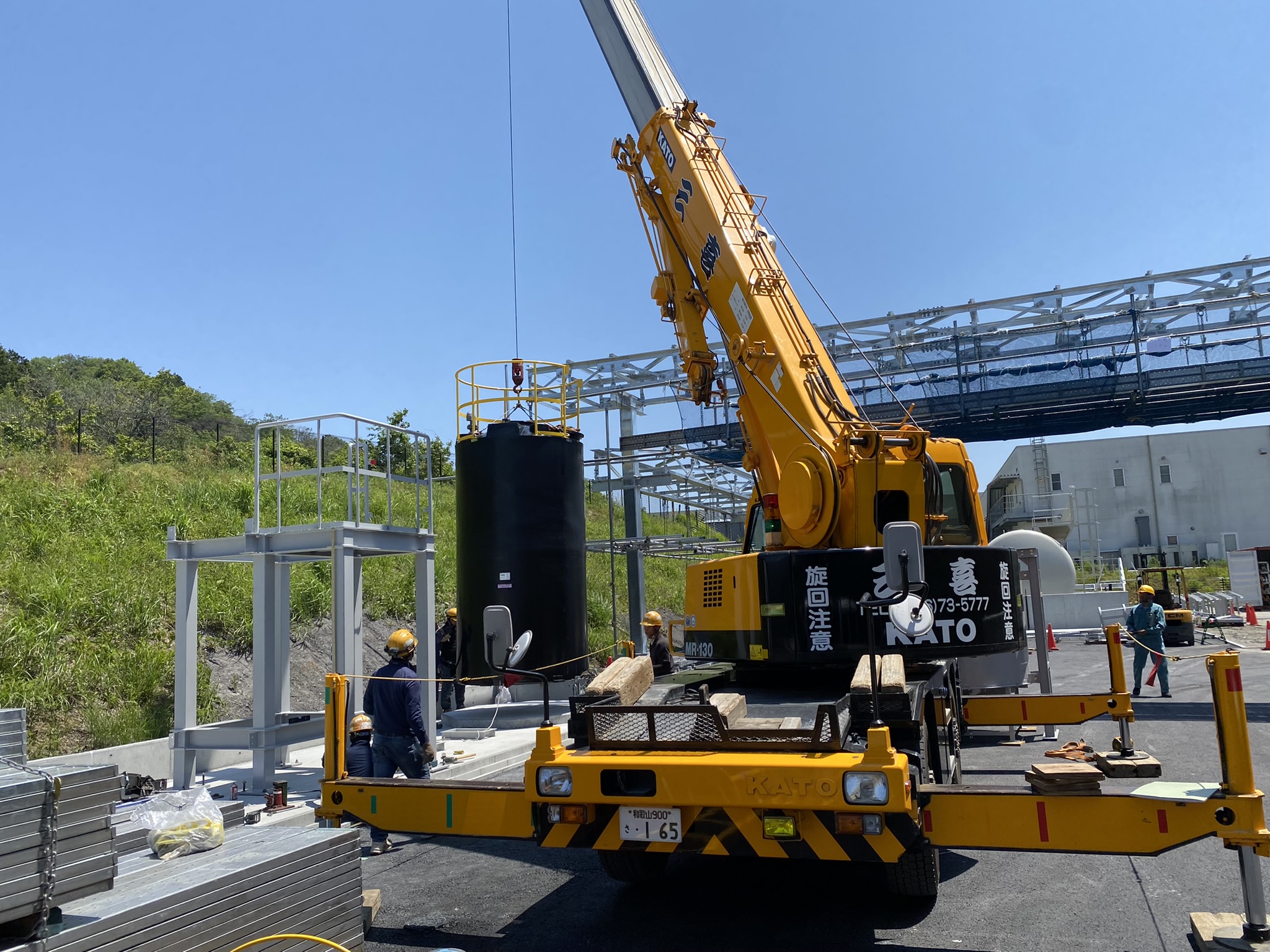

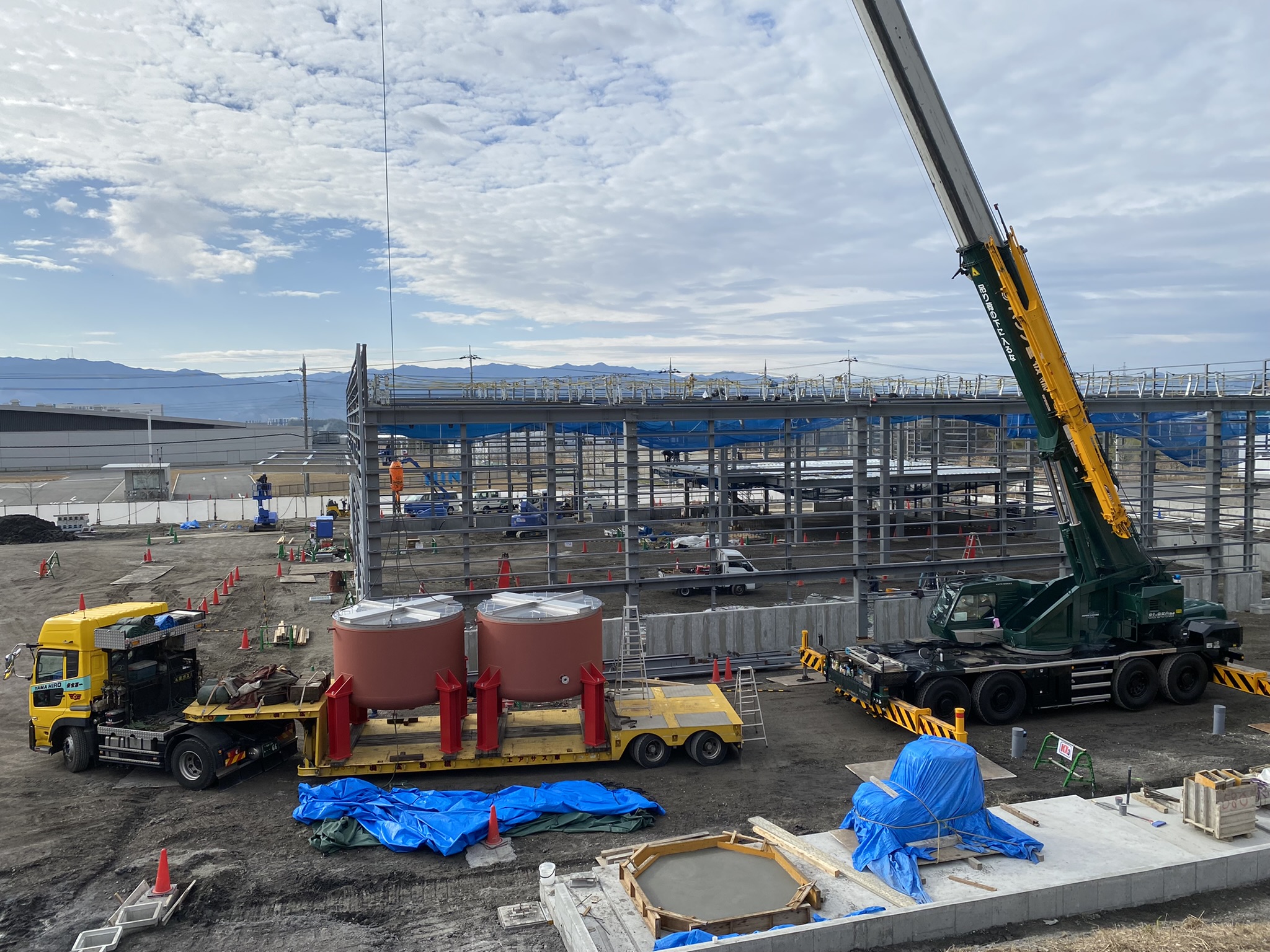

新しい建屋に攪拌槽等を据付する場合、
建屋の屋根を設置する前に据付した方が、据付費用が安くなる場合があり、
そのような時は、建屋建築側と協力し合い、
屋根を張る前に、攪拌槽を据付する場合もあります。
今回は、まさにその事例でした。
続けて、
建屋の工事をやっている中でも、建屋の外部の工事は可能ですので、
まずは、建屋の外部の設備工事から入ります。
外部に設置する機器の据付。

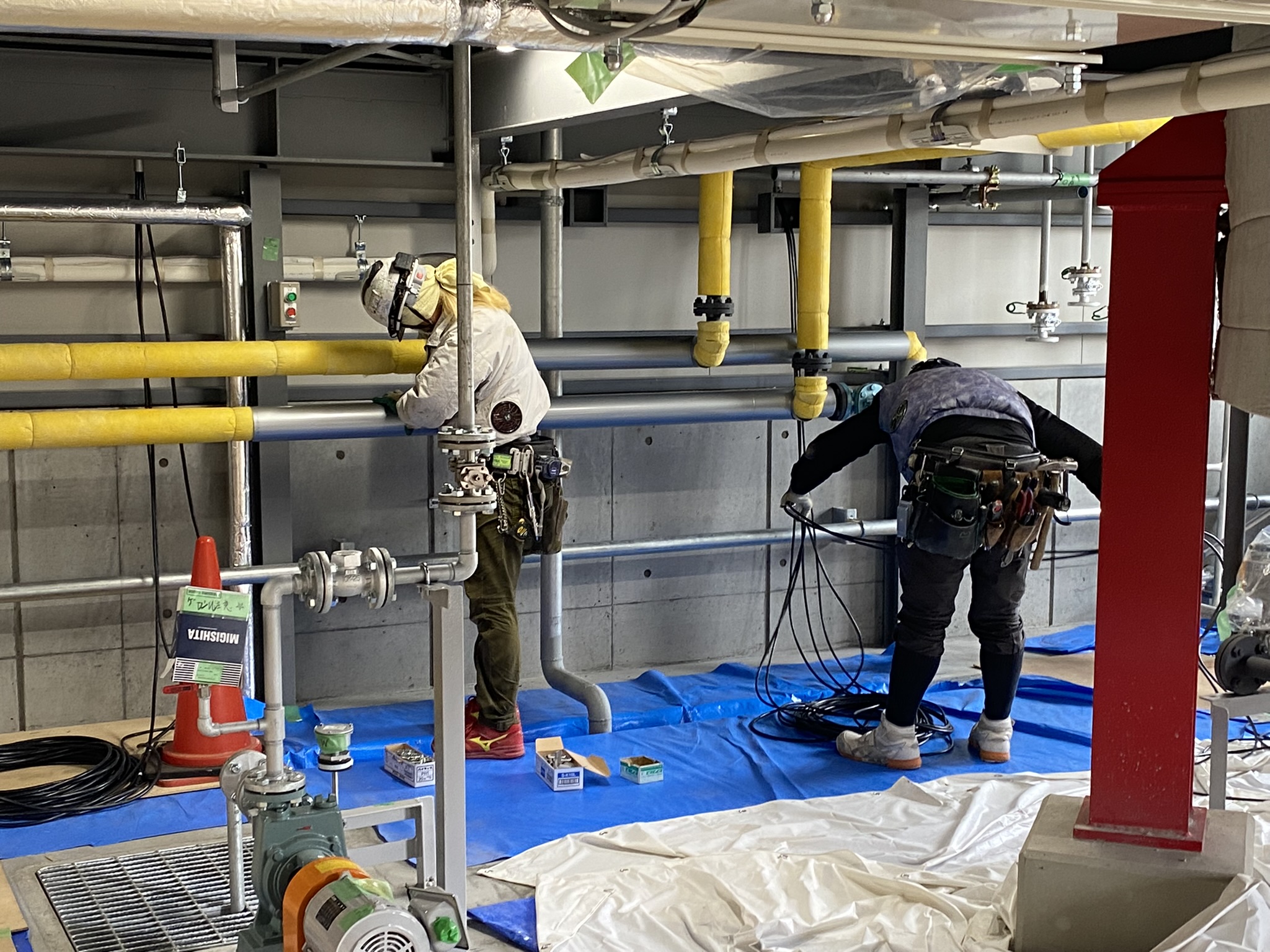

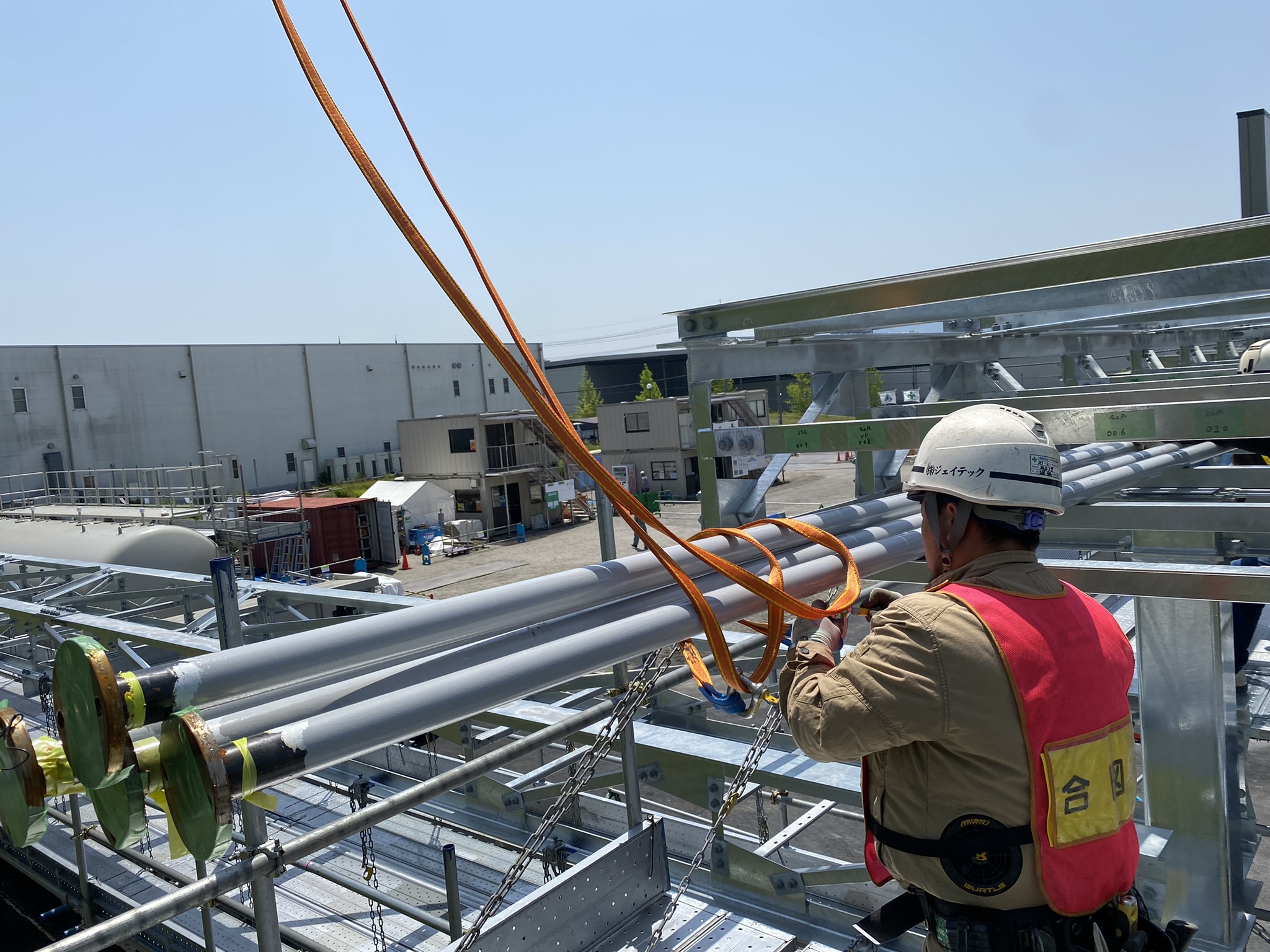

それから、配管工事。
建屋の完成検査が終わりましたら、

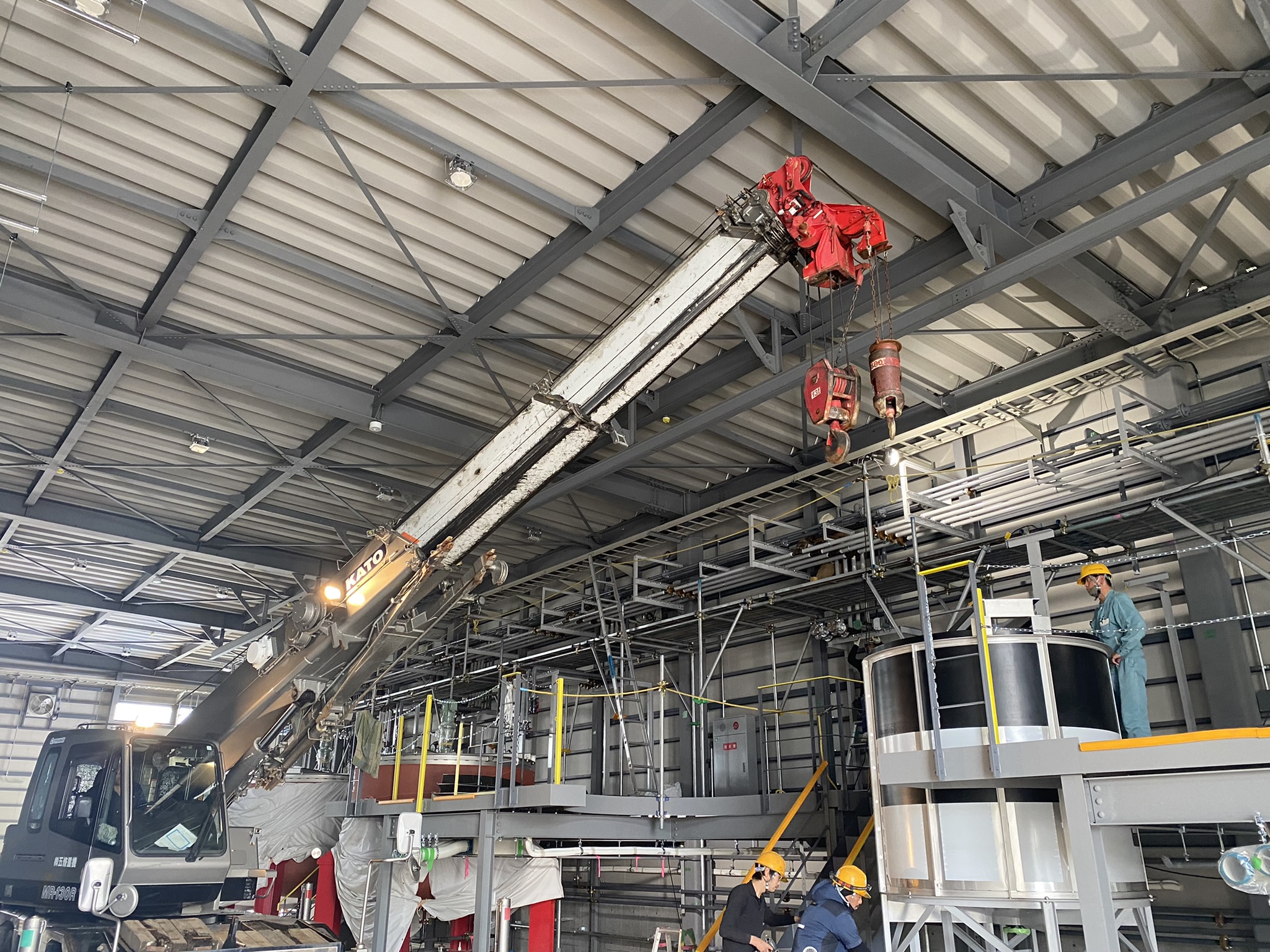

建屋内の設備工事に入ります。
そして、電気工事、保温・保冷工事

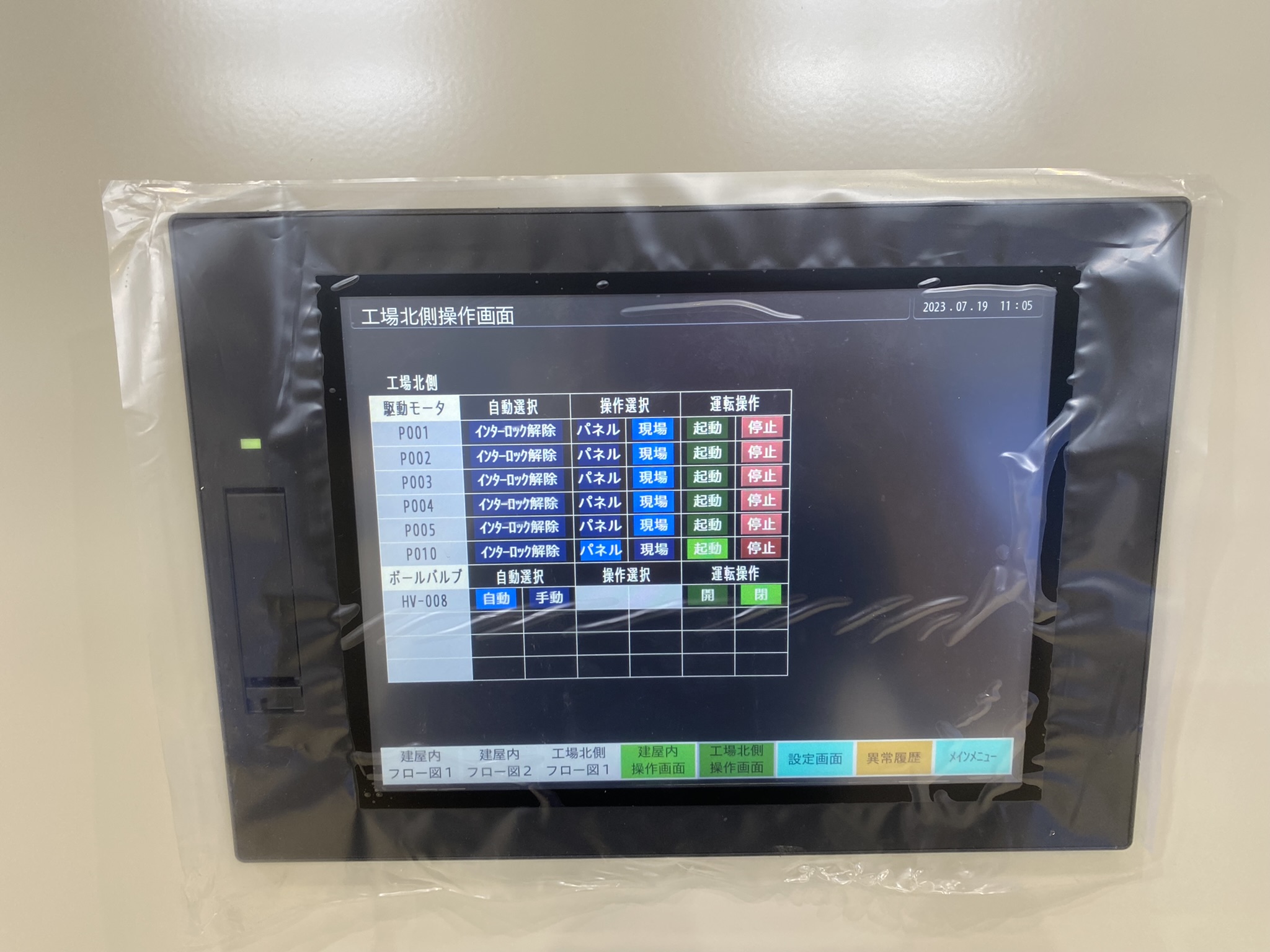

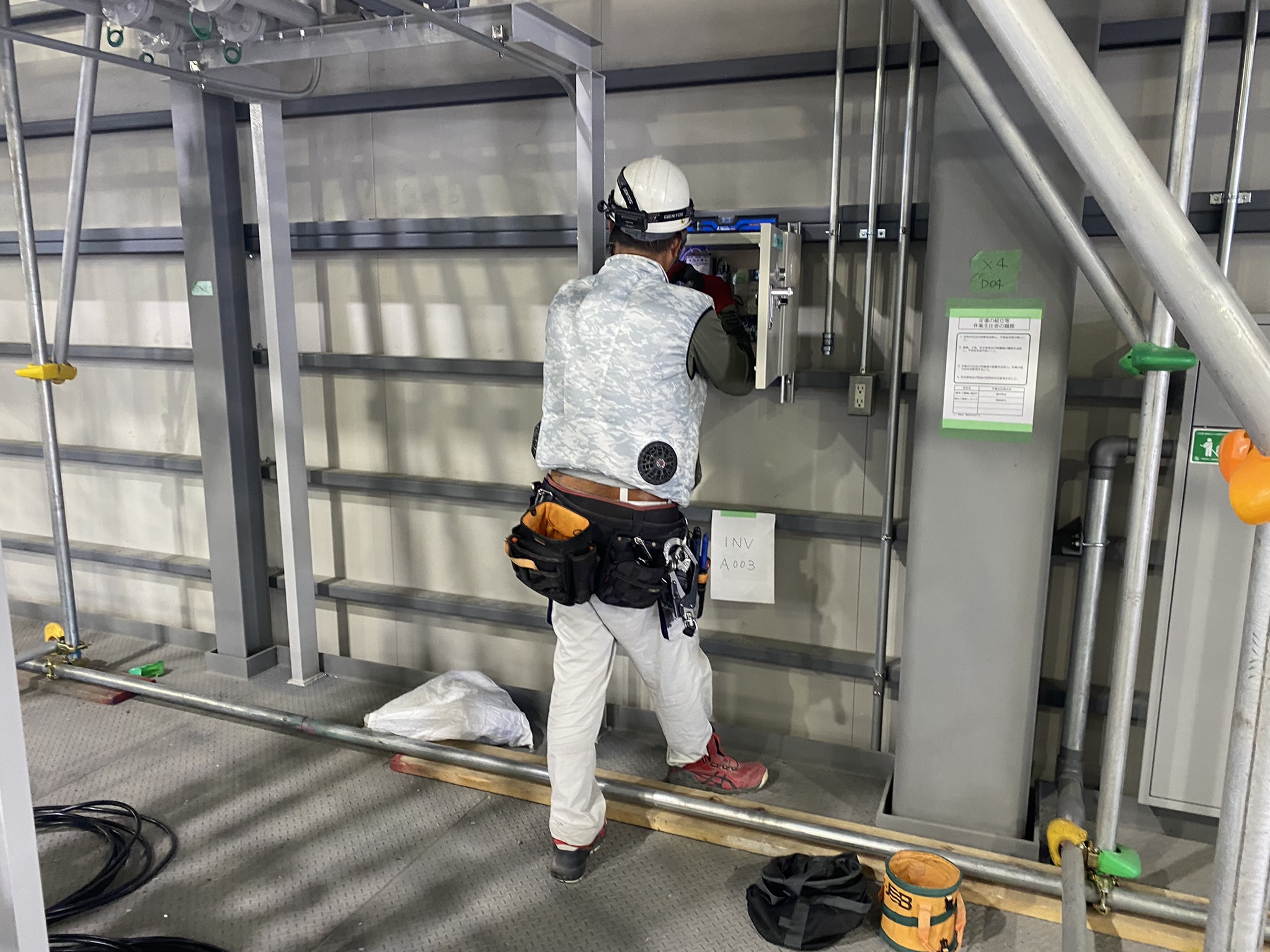

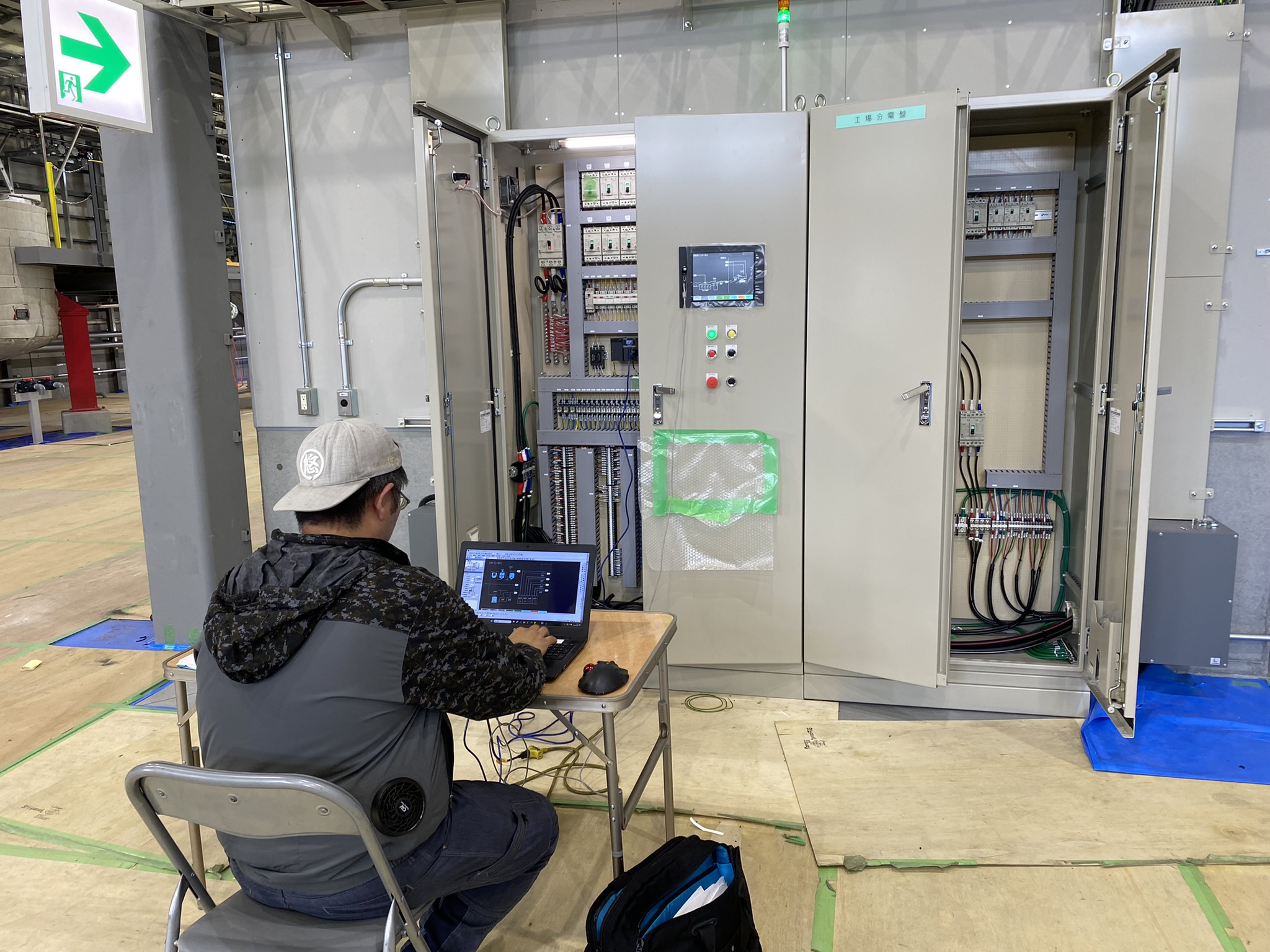

計装工事
試運転
と続きます。

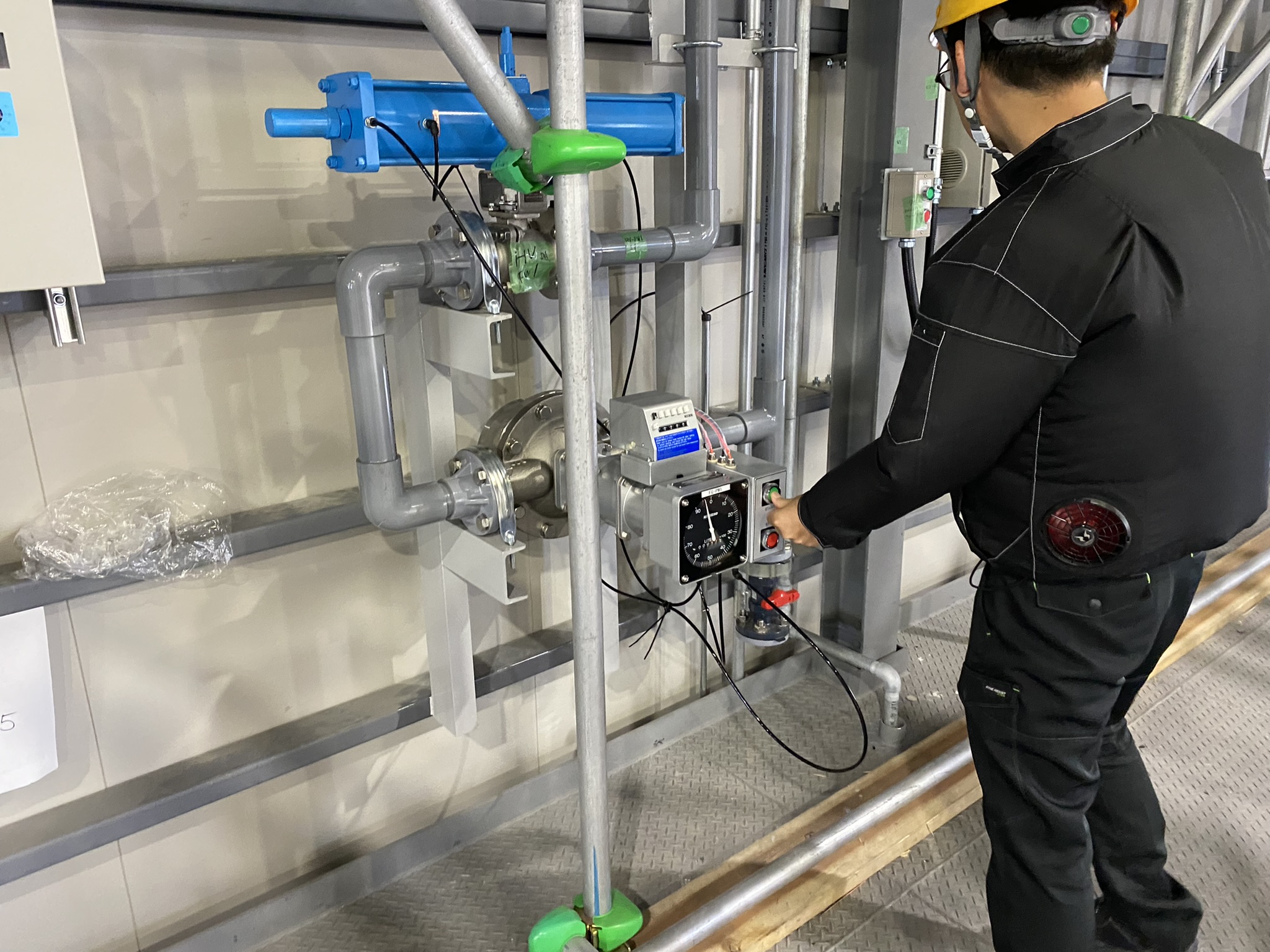

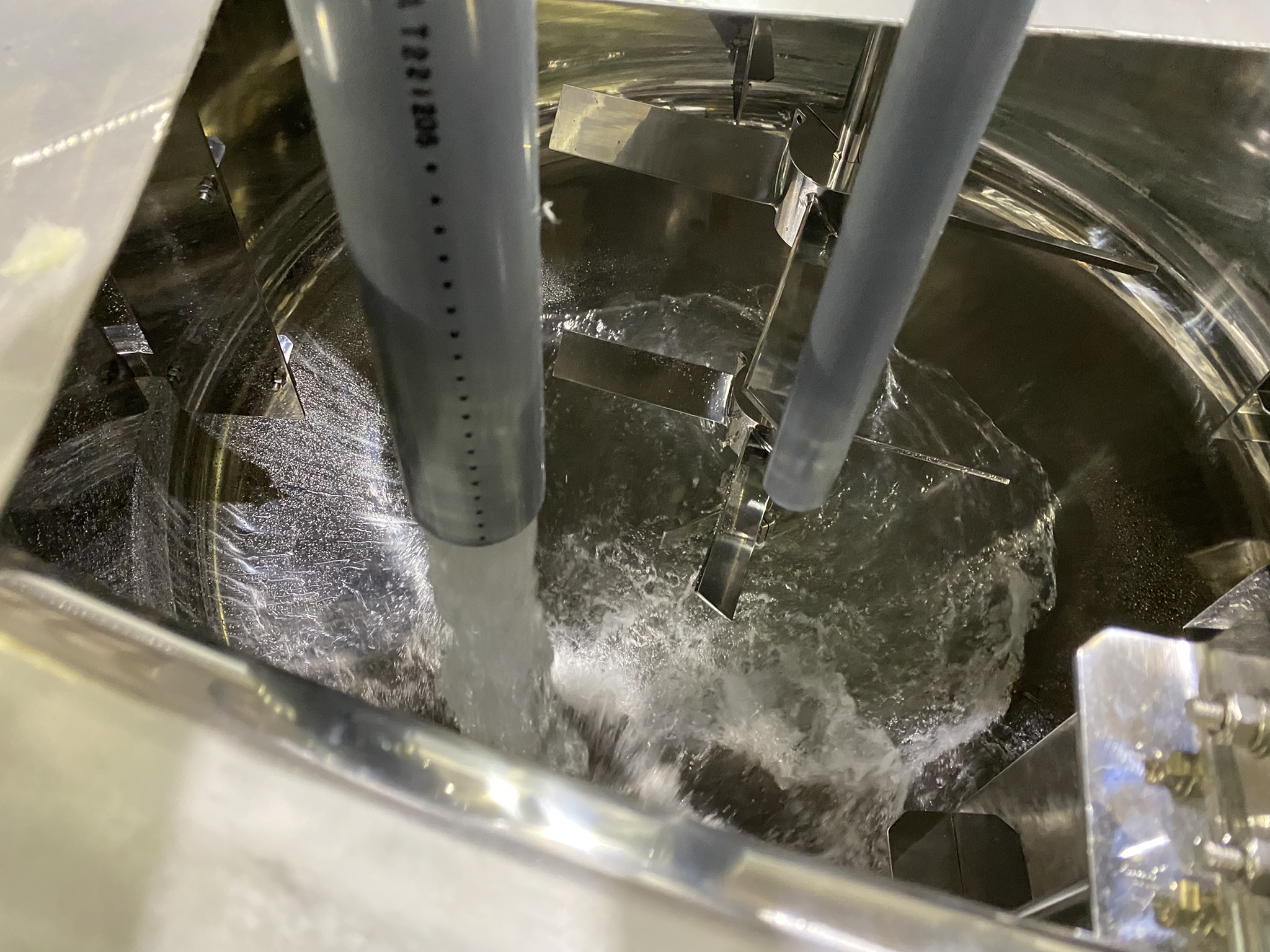

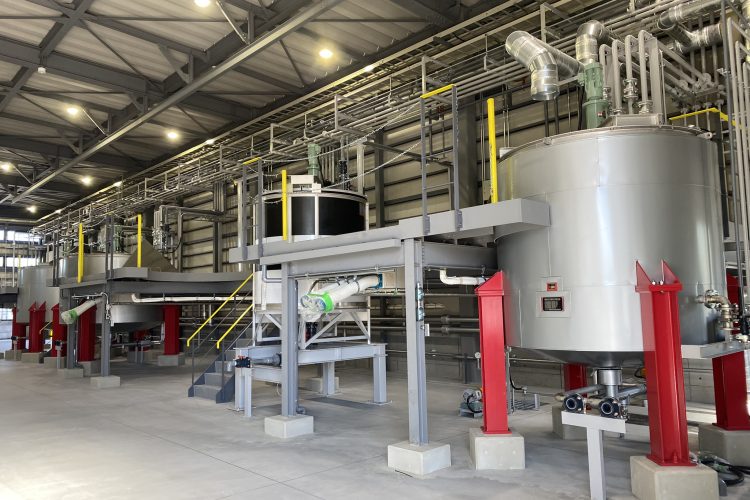

実液を入れての試運転が始まります。
計量等もチェックして、試運転が完了となります。
新設の設備が本格的に稼働できることが明確になると、

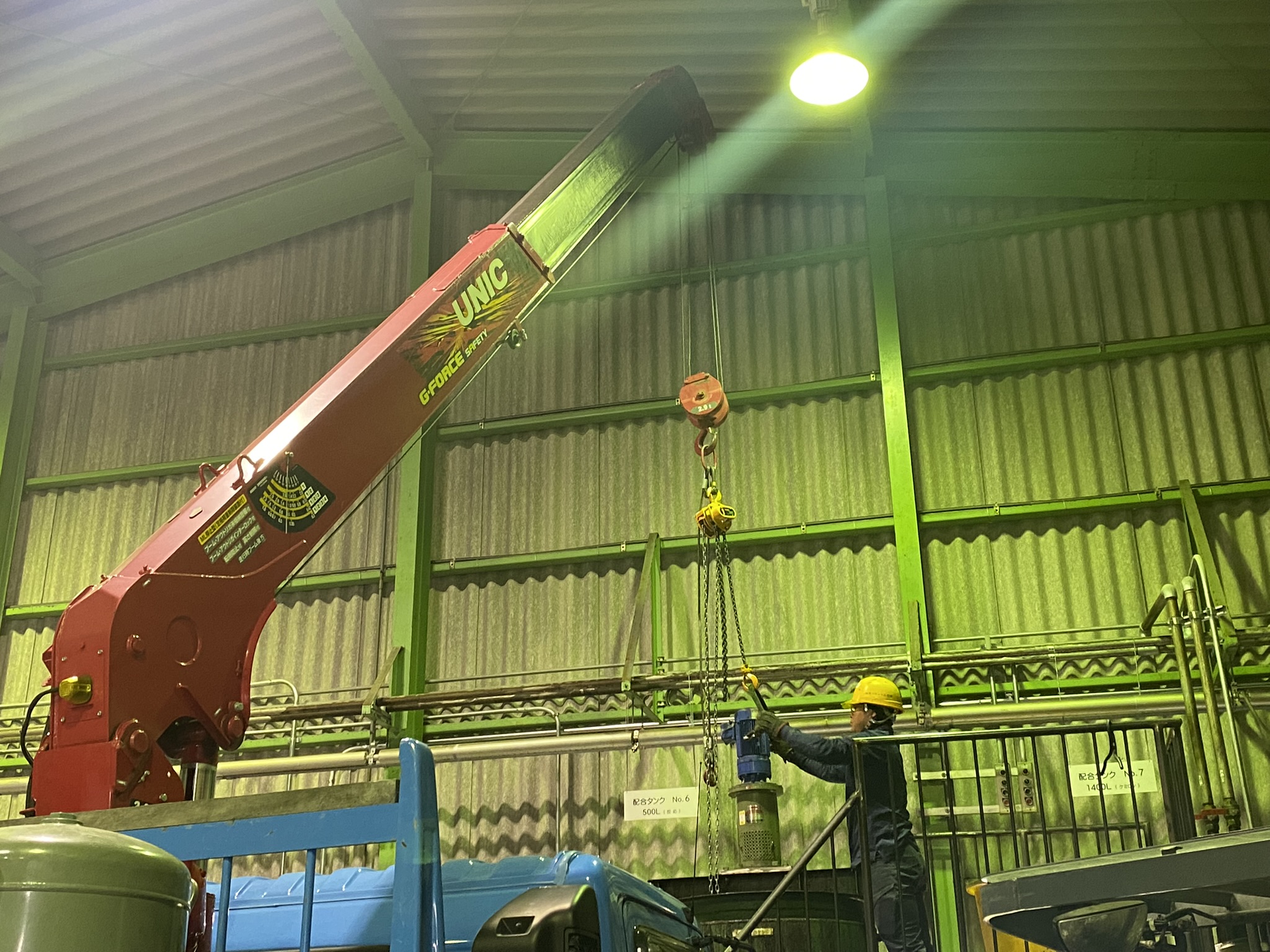

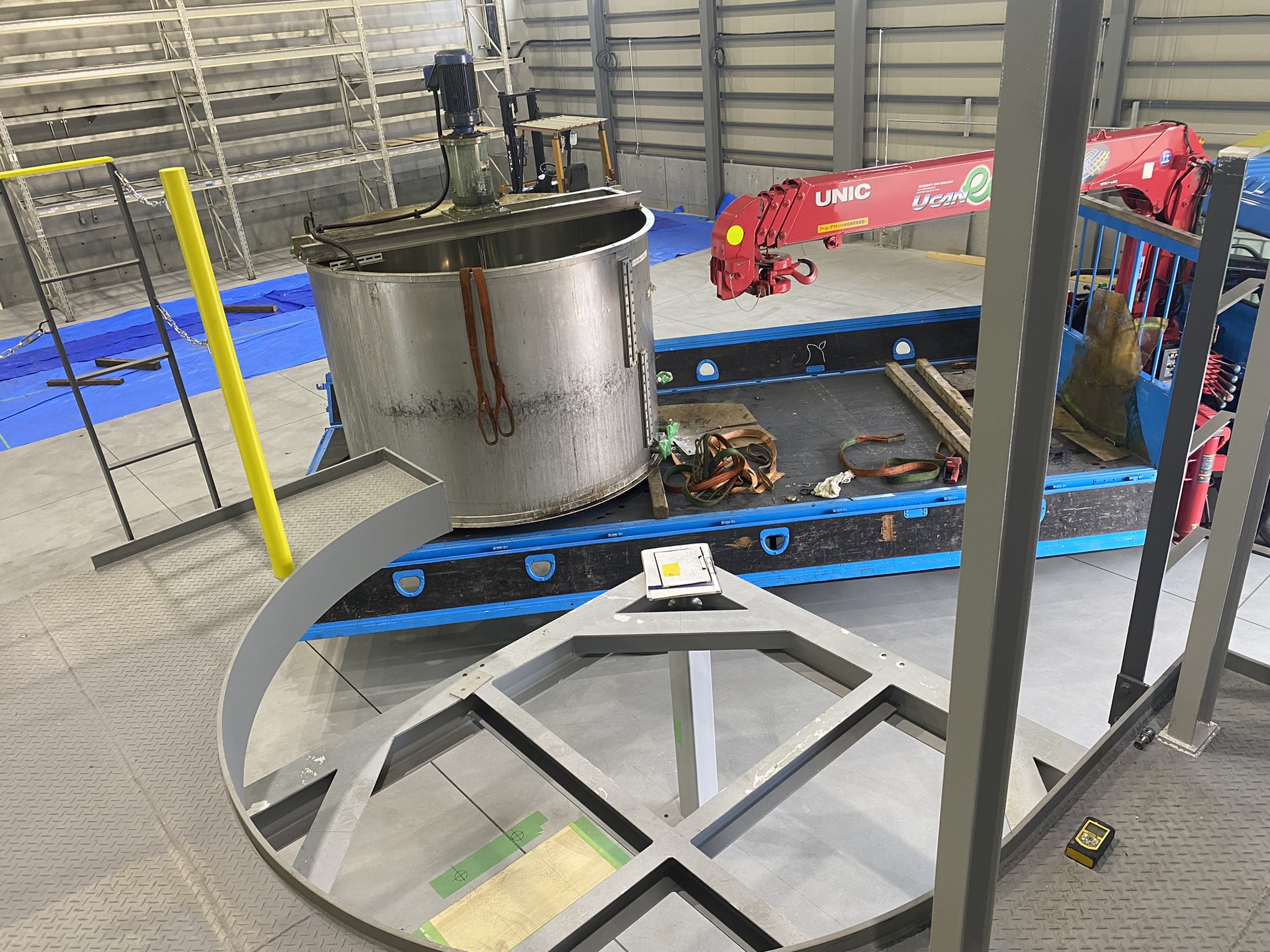

次は、移設工事です。
元々稼働していた工場から、設備を移設します。
このようなスケールアップの課題解決事例はたくさんありますが、秘密保持契約の関係上、ご紹介できるのは、
この案件でありました、化学プラントのスケールアップのみとなります。
他にも、研究開発段階からテストプラントへのスケールアップ、テストプラントから実機プラントもしくはへのスケールアップ、パイロットプラントへのスケールアップ等々の実績がございます。
スケールアップで、お困りの方は、ぜひ一度、ご相談ください。
