中型カラム（充填塔）をご検討されていらっしゃって、
ご依頼がありました。

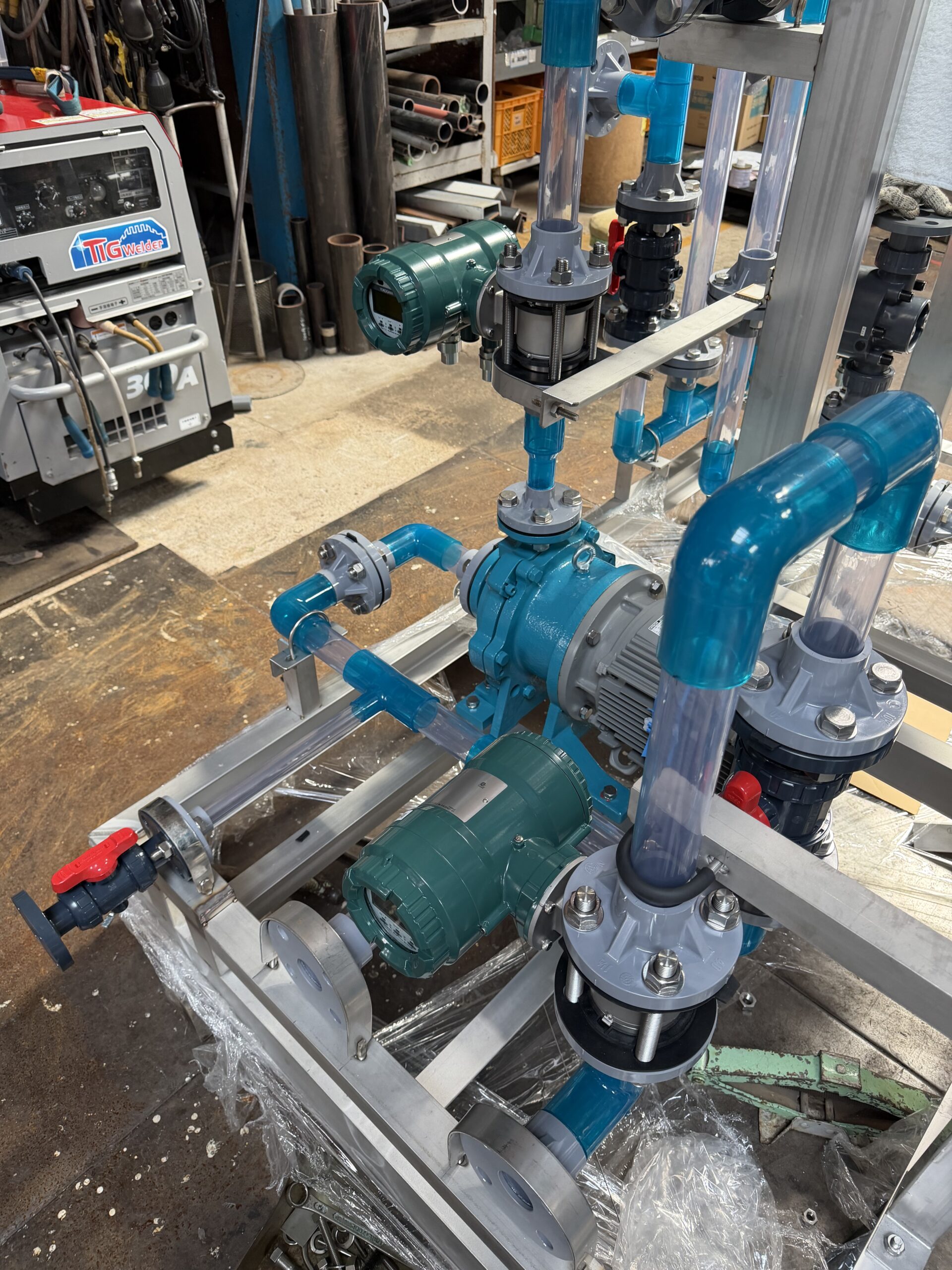

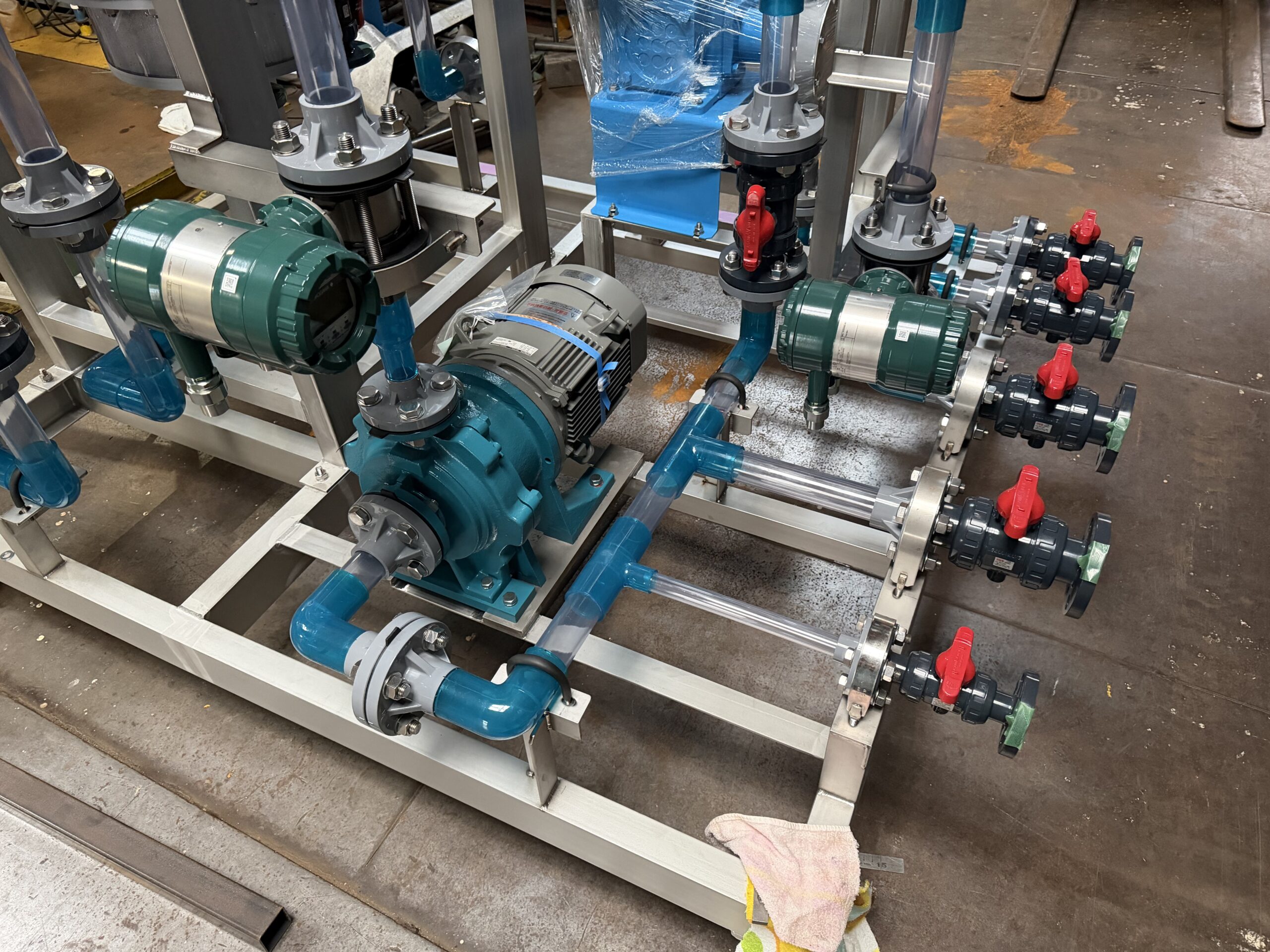

流量計、ポンプやバルブ等等を使用します。

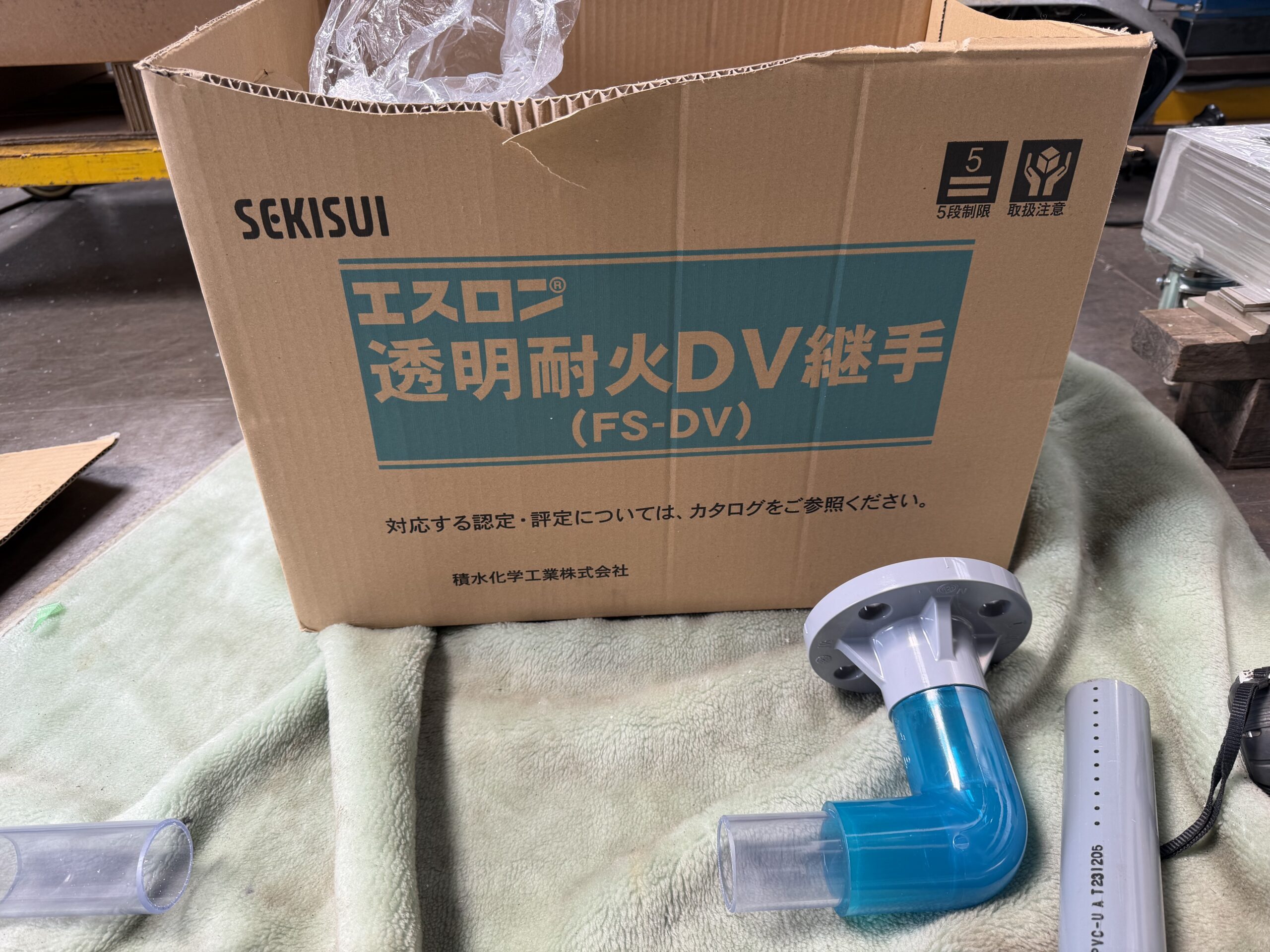

今回使用している塩ビの材質は、
耐火透明ＤＶです。
流体の様子を、
目視で、確認することが出来ます。
ＶＰですと、
中身を見ることが出来ません。
まずは、

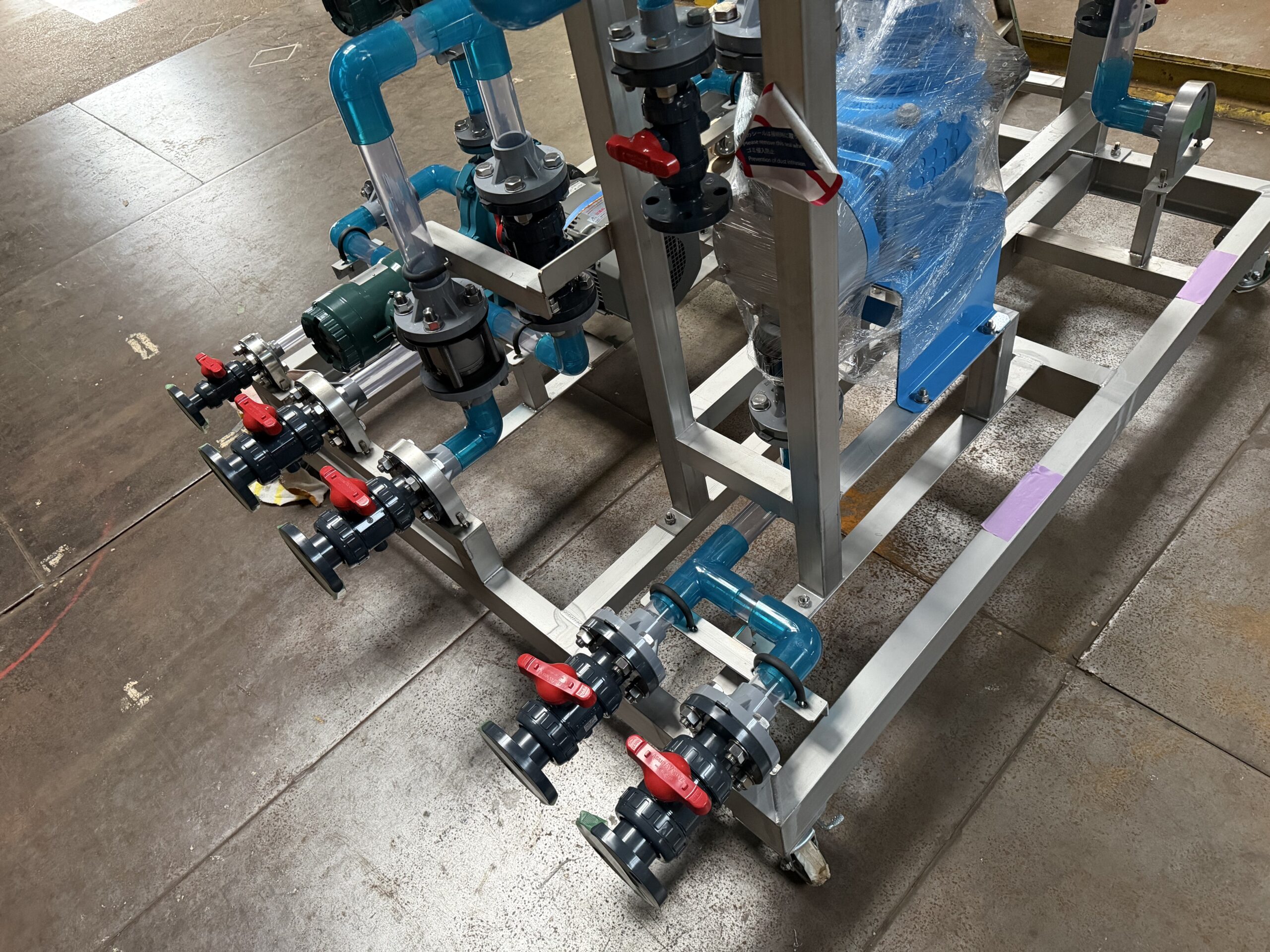

ステンレスの架台を製作します。

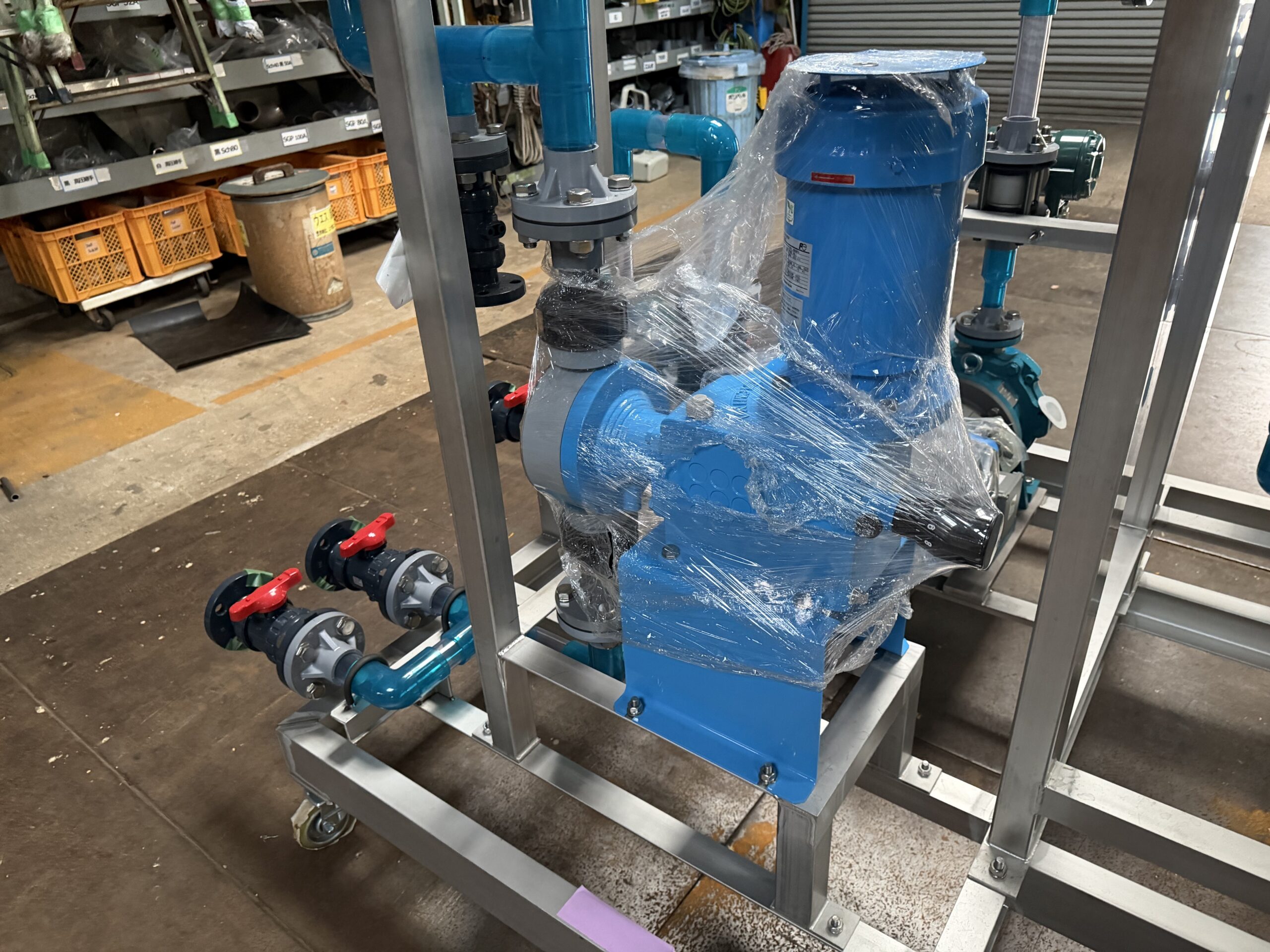

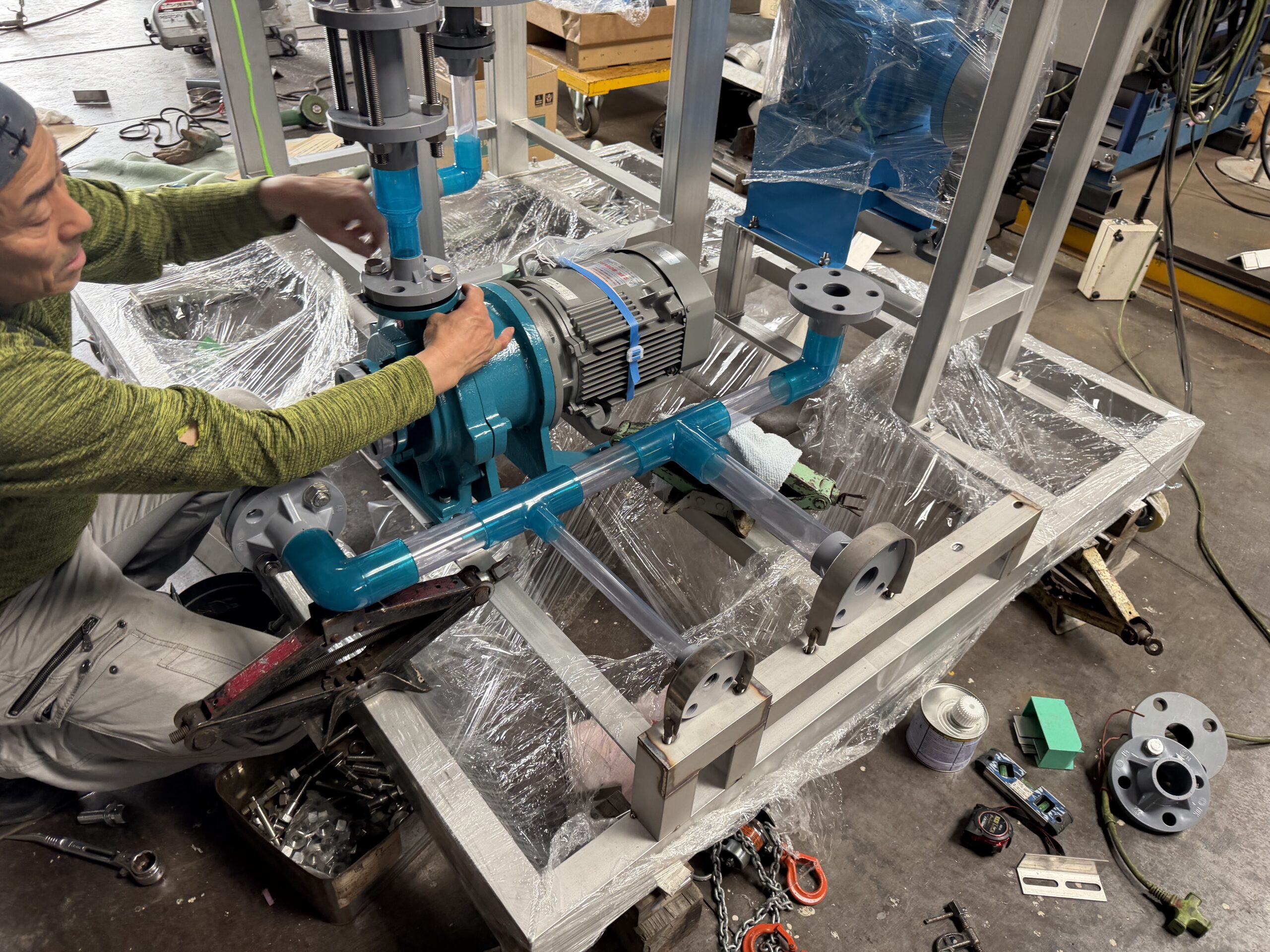

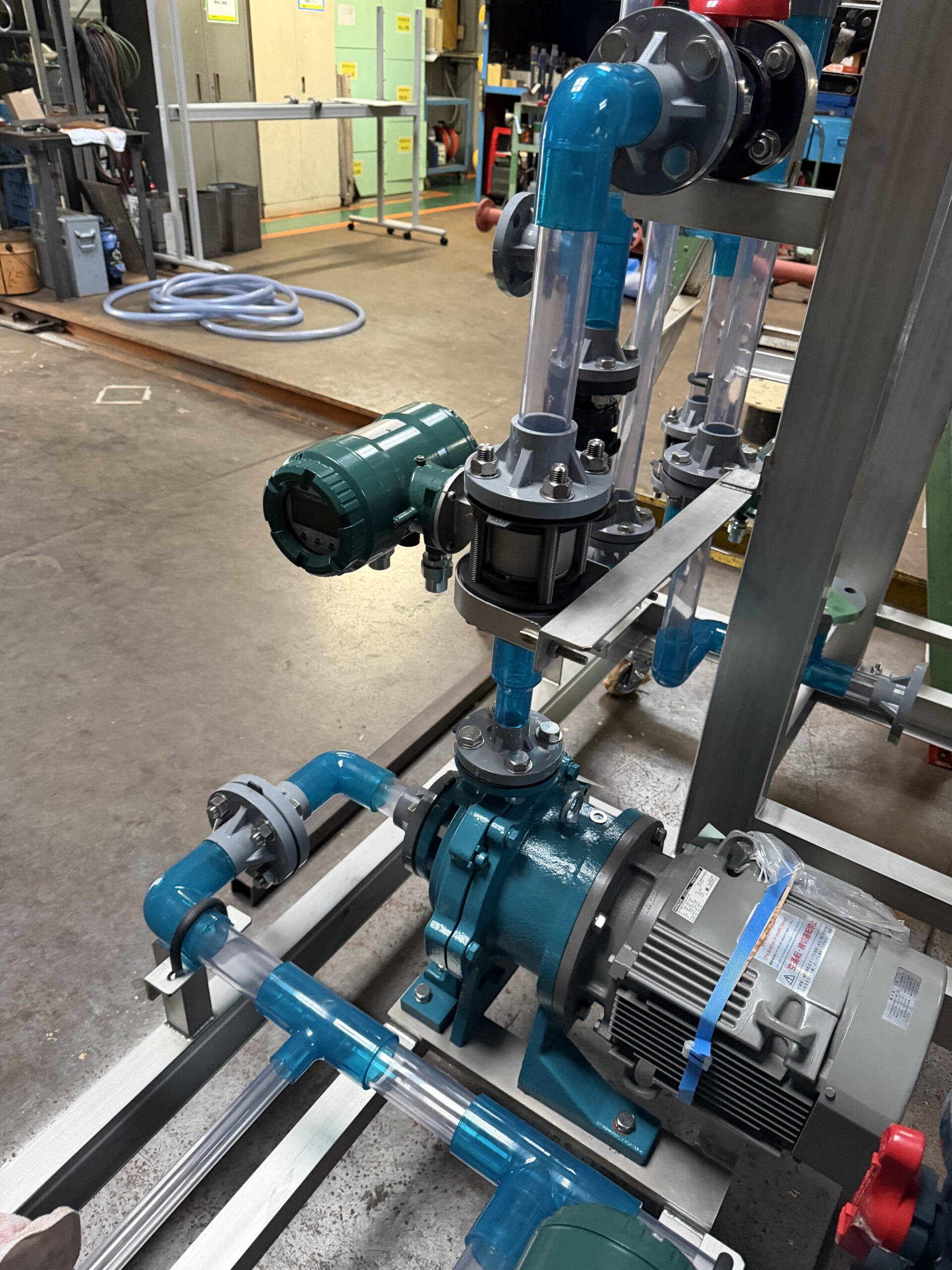

その上に、ポンプを据え付けます。

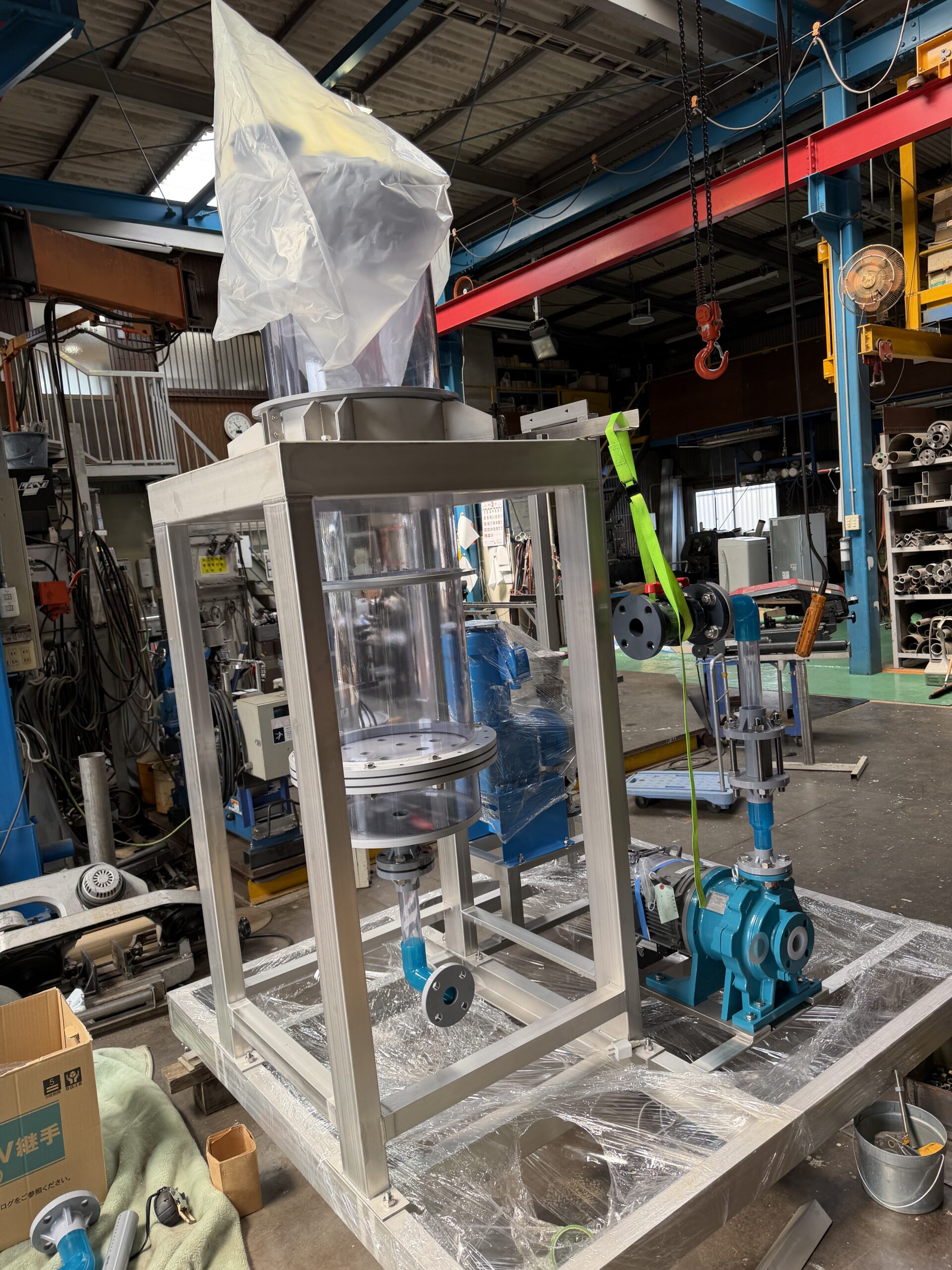

塩ビ製のカラムも製作します。
カラムも、架台の上に据え付けます。
その後、

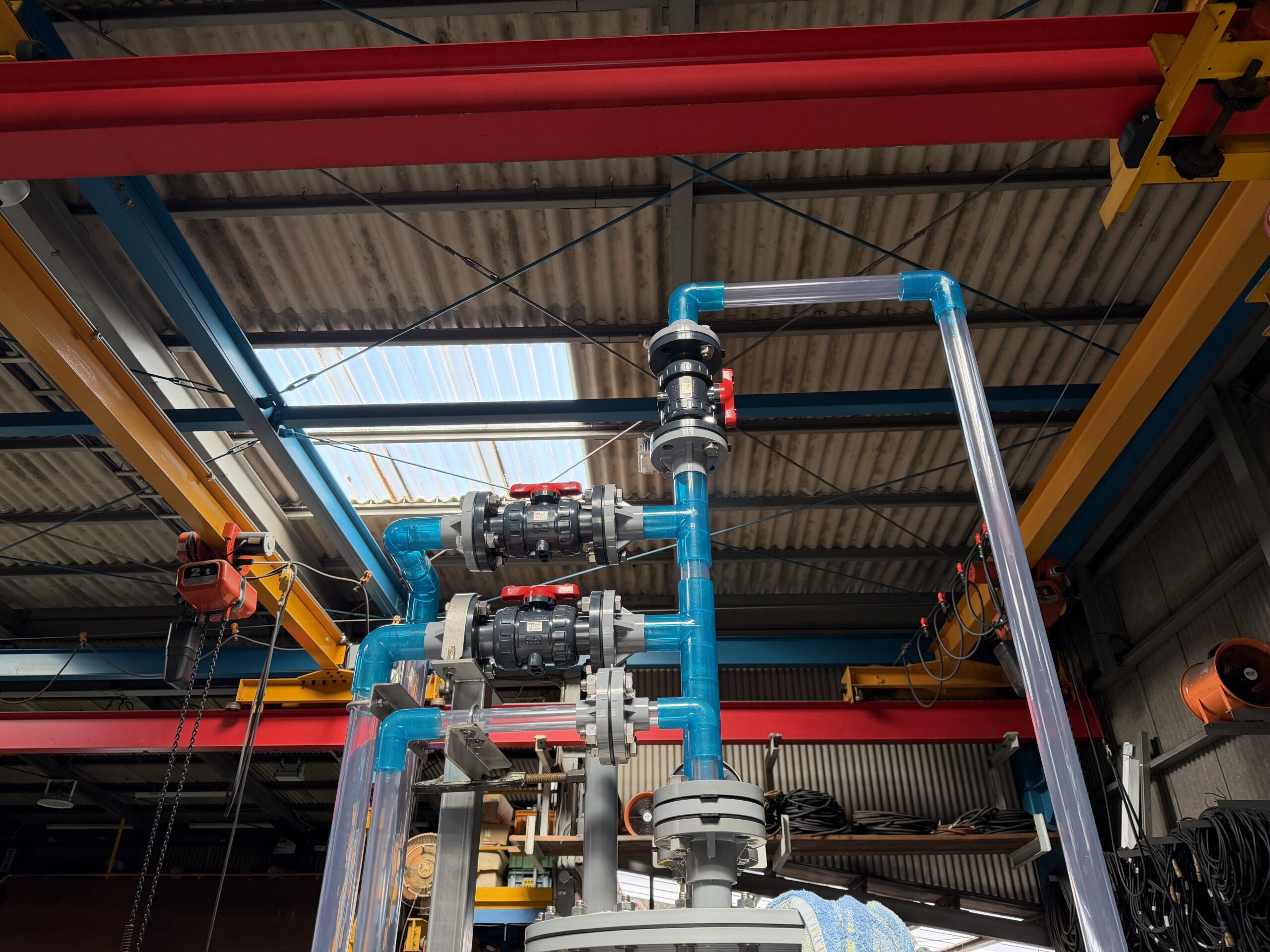

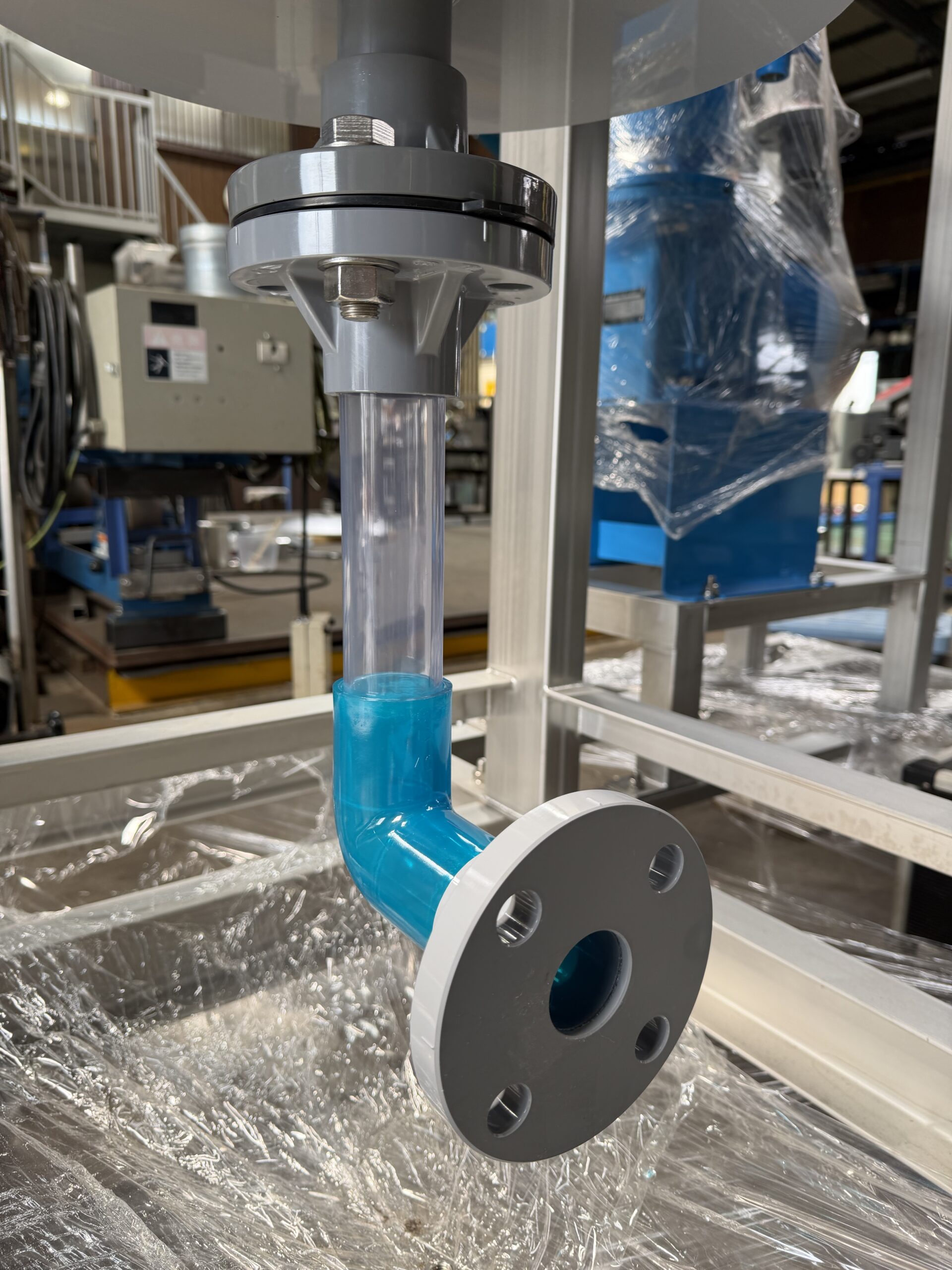

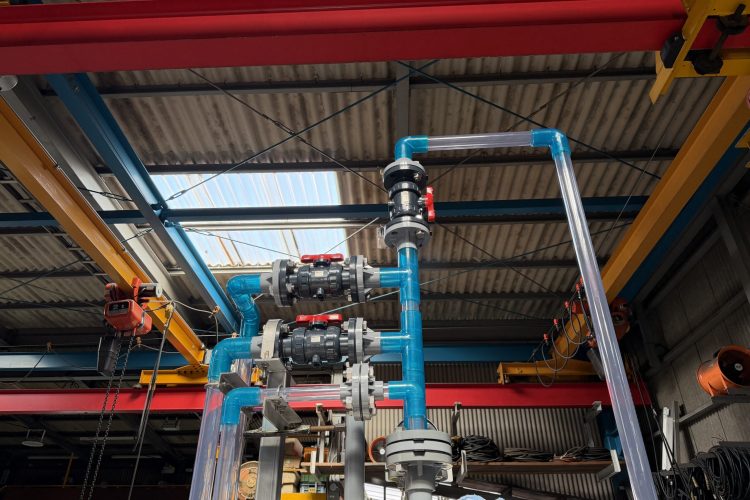

配管を付けていきます。
塩ビ製ですので、

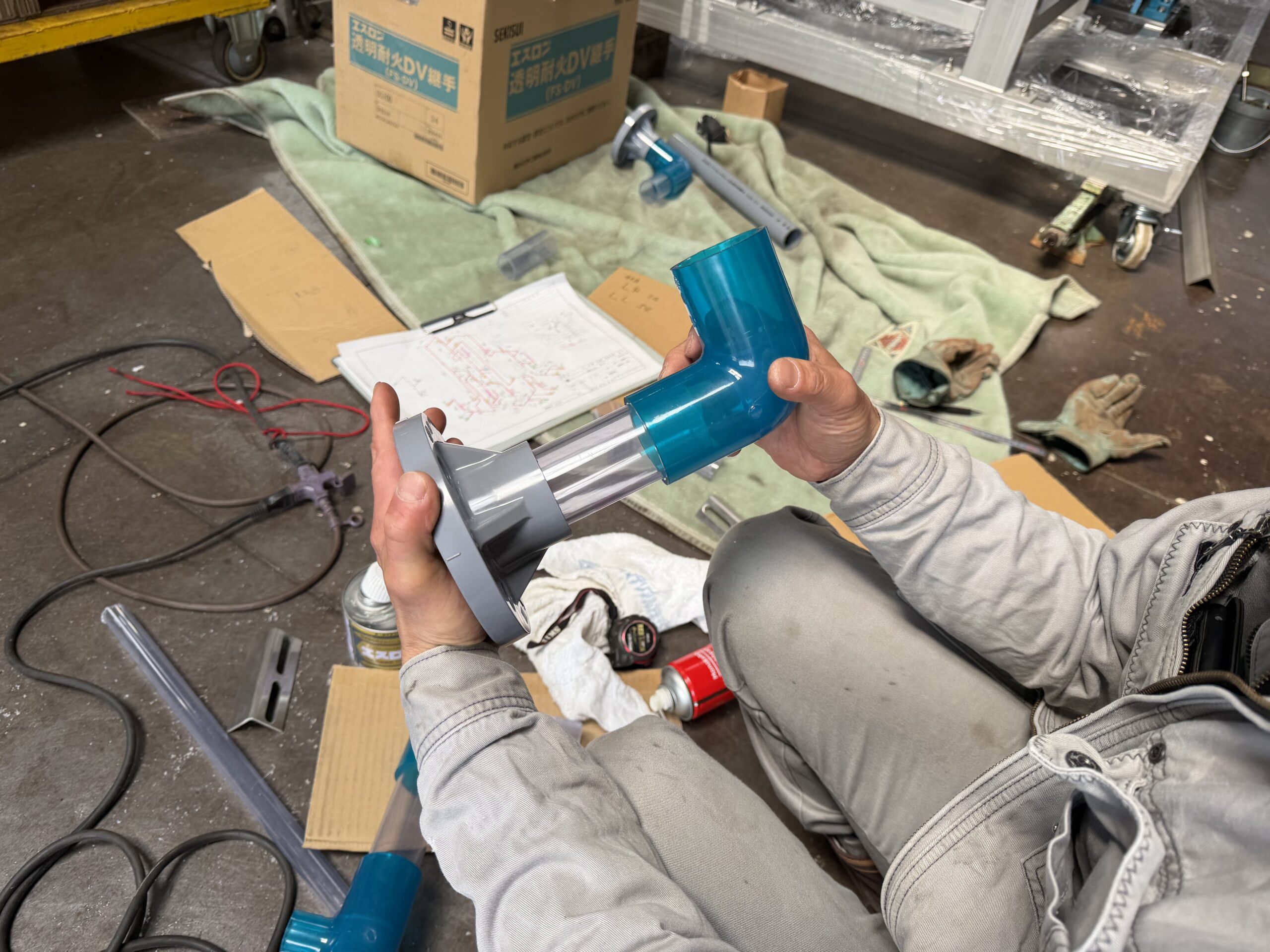

いったんは、ＣＡＤデータで、寸法を拾い出してやめすは付けますが、

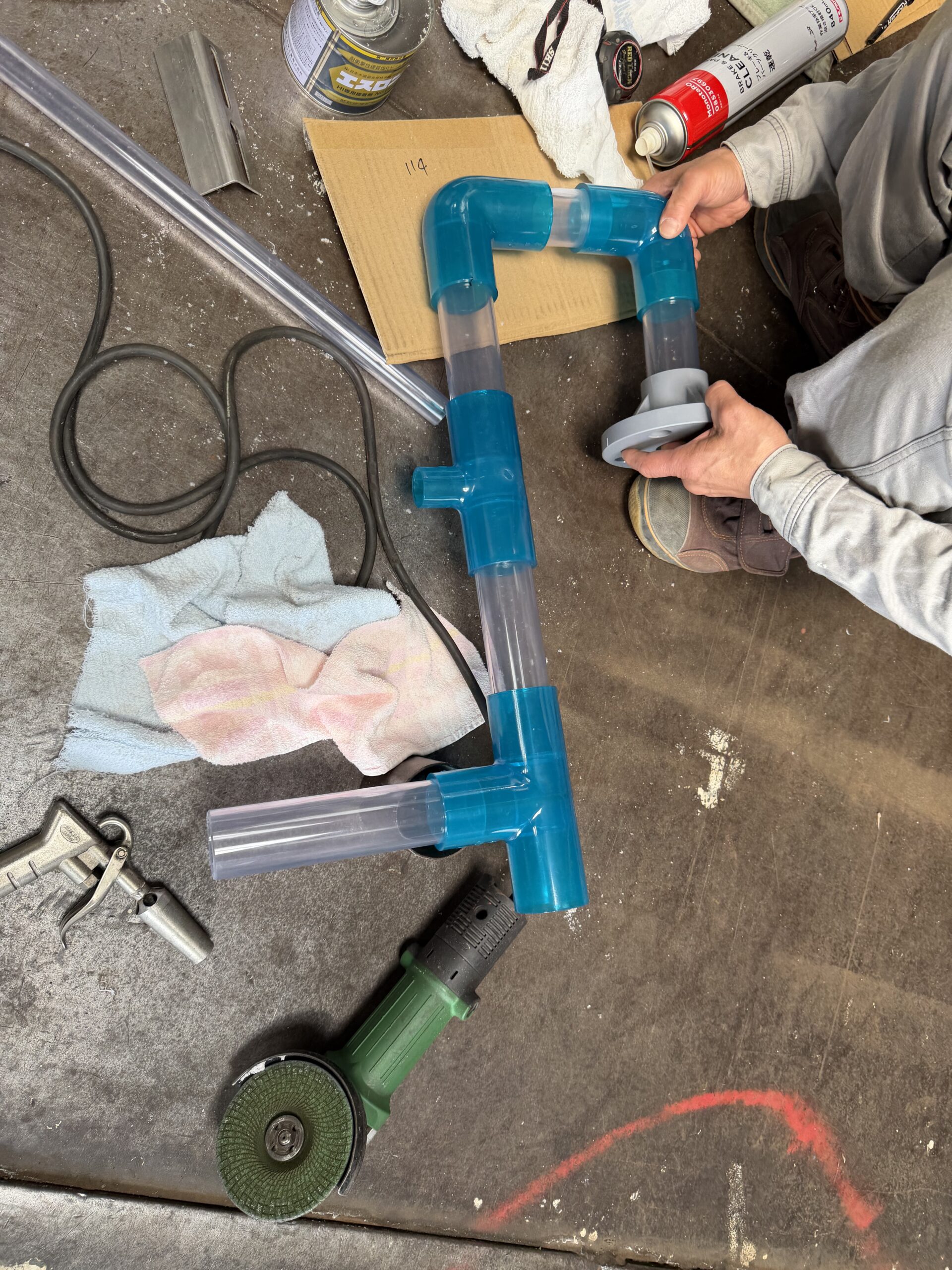

組み立てていきながら、一つひとつ採寸して、
配管を組み立てていきます。
これが、ＣＡＤ上と、
現実の違いです。
配管は見栄えが大切で、
もちろん、その本質には、地面と垂直、平行が基本的な条件ですが、
その垂直を見たり、平行を見たりする時に、
人間の目で確認しながら進めることがよくあります。
これは、現場ではなおさらのことです。
